Katalysator Reaktionsenhet med fast bädd

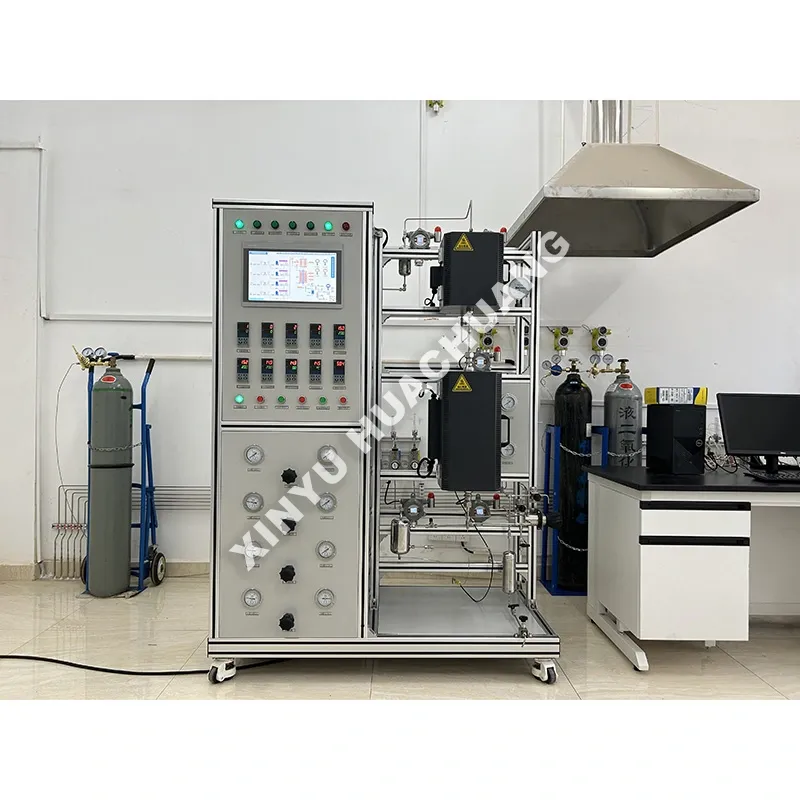

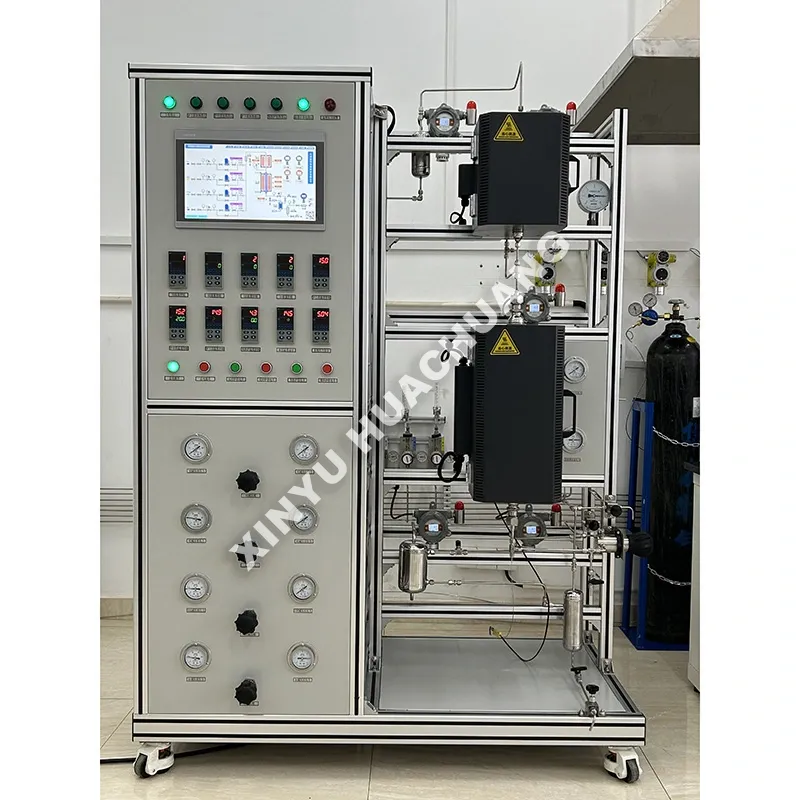

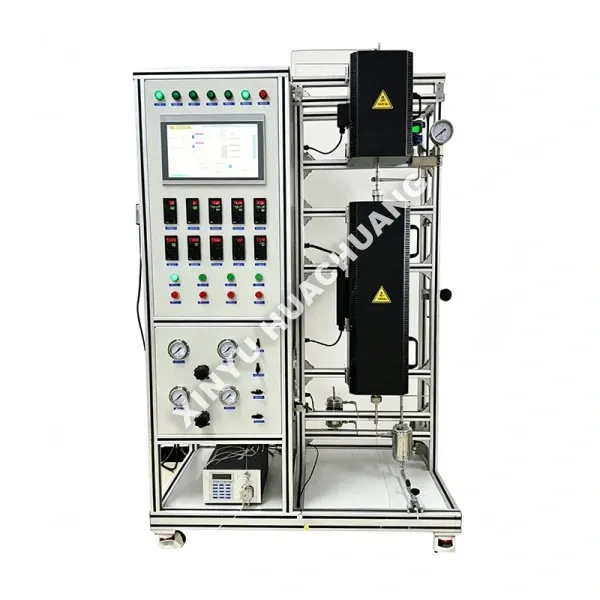

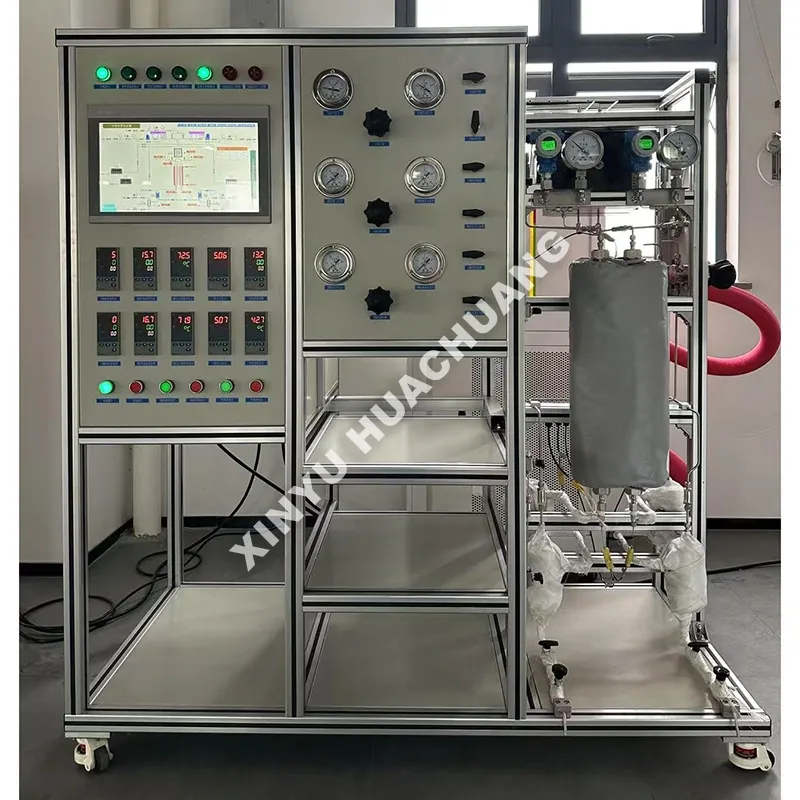

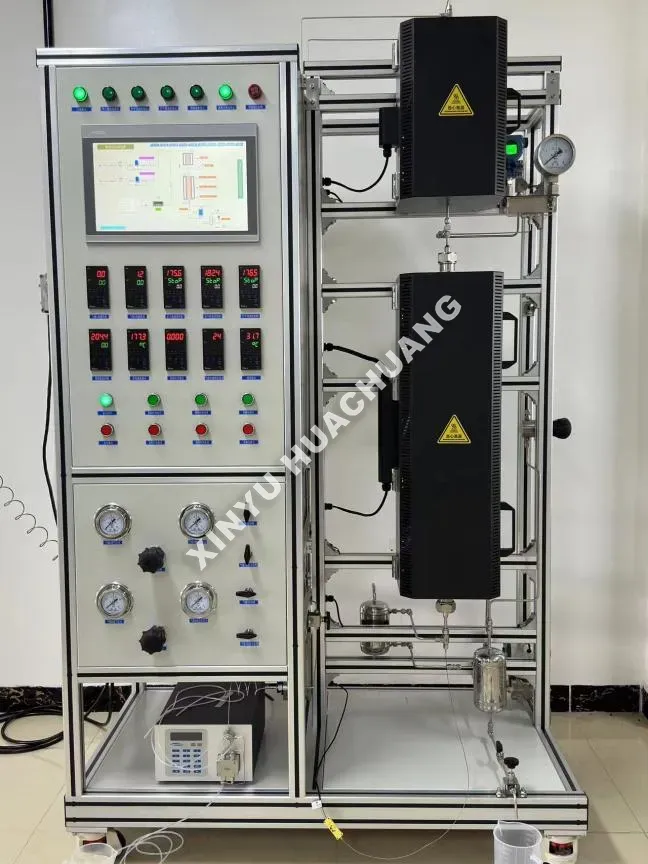

XINYU HUACHUANG Catalyst Fixed-Bed Reaction Unit är ett högautomatiserat laboratoriereaktorsystem konstruerat för exakt heterogen katalysforskning. Designad för att simulera industriella gas-fasta eller flytande-fasta reaktionsmiljöer, den kontrollerar noggrant temperatur, tryck och flödeshastigheter. Utrustad med intelligent PLC-automation och säkerhetsspärrar på flera nivåer, är denna enhet idealisk för katalysatorscreening, kinetiska studier och processuppskalning inom petrokemiska, energi- och miljöområden.

Vad är en Catalyst Fixed-Bed Reaction Unit?

En Catalyst Fixed-Bed Reaction Unit är en specialiserad kemisk testapparat där fasta katalysatorpartiklar packas i en stationär bädd i en rörformig reaktor. Reaktanter (gas eller vätska) leds kontinuerligt genom denna fasta bädd, där de adsorberas på katalysatorns aktiva platser och genomgår kemisk omvandling till produkter. Vätskan strömmar stadigt genom den packade bädden med minimal återblandning, vilket ger en mycket stabil miljö för att utvärdera katalysatoraktivitet, selektivitet och livslängd under kontrollerade förhållanden.

Tekniska specifikationer

Nyckelfunktioner

● Hög omvandling och selektivitet: Plug-flow-karakteristiken för den fasta bädden säkerställer lång kontakttid mellan reaktanter och katalysatorer, minimerar sidoreaktioner och maximerar målproduktutbytet.

● Låg katalysatornötning: Eftersom katalysatorbädden förblir helt stationär finns det praktiskt taget inget mekaniskt slitage eller partikelnötning, vilket avsevärt förlänger katalysatorns livslängd och minskar driftskostnaderna.

● Exakt flerzonsuppvärmning: Avancerade PID-temperaturregulatorer för flera zoner säkerställer en isotermisk profil över katalysatorbädden, vilket eliminerar hot spots och säkerställer mycket reproducerbara kinetiska data.

● Modulär och anpassningsbar design: Flexibel konfiguration av förvärmare, kondensorer, gas-vätskeseparatorer och onlineanalysatorer (GC/MS) för att möta specifika experimentella krav.

● Industriell säkerhet: Utrustad med automatiska tryckavlastningsventiler, läckagedetektorer och nödstoppsknappar för att säkerställa säker drift under högtryckshydrering eller exoterma reaktioner.

Försiktighetsåtgärder vid användning

● Lämplig laddning av katalysator: packa alltid katalysatorn jämnt för att undvika kanalbildning (där gas passerar katalysatorn). Använd inert kvartsull eller keramiska kulor upptill och nedtill för att stödja bädden och fördela gasflödet.

● Föruppvärmning och spolning: Rensa alltid systemet med en inert gas (t.ex. N2 eller Ar) före uppvärmning. Värm aldrig reaktorn utan gasflöde för att förhindra lokal överhettning och katalysatorskador.

● Kondensationsförebyggande: Om reaktionen producerar tunga kolväten eller vatten, se till att alla nedströms rörledningar och ventiler är korrekt värmespårade (t.ex. >150 ℃) för att förhindra kondens och blockeringar.

● Säker avstängning: Efter experimentet, stoppa först vätsketillförseln och fortsätt sedan att flöda gas medan du kyler reaktorn till rumstemperatur innan trycket sänks.

Vanliga misstag kontra korrekta metoder

● Fel: uppvärmning av den tomma reaktorn eller uppvärmning utan gasflöde. Korrekt metod: Etablera alltid ett stabilt gasflöde innan du slår på värmaren för att säkerställa jämn värmeöverföring och skydda termoelementet.

● Misstag: Att packa katalysatorn för tätt eller ojämnt. Korrekt metod: Ladda katalysatorn i små satser, knacka försiktigt på reaktorn för att säkerställa enhetlig densitet. Undvik överdriven kraft för att förhindra att katalysatorpellets krossas.

● Fel: Ignorera tryckfallsövervakning. Korrekt metod: Övervaka regelbundet inlopps-/utloppstryckmätaren. En plötslig ökning av tryckfallet indikerar bäddblockering eller förkoksning; minska matningshastigheten eller regenerera katalysatorn omedelbart.

● Misstag: Öppning av systemet under tryck. Korrekt metod: Verifiera alltid att systemtrycket har återgått till atmosfäriska nivåer och att temperaturen är under 50 ℃ innan du lossar några kopplingar.

Frakt & förpackning

● Professionell förpackning: Catalyst Fixed-Bed Reaction Unit är säkert förpackad i gasningsfria trälådor av exportstandard. Alla känsliga instrument (MFC, PLC-paneler) är inslagna i stötsäkert skum och fuktsäker film.

● Komponentfixering: Interna rörledningar och reaktorer är ordentligt fixerade med stålfästen för att förhindra skador under sjö- eller flygfrakt.

● Dokumentation: En omfattande engelsk bruksanvisning, elektriska scheman, P&ID-diagram och en packlista ingår i en vattentät dokumentpåse som är fäst vid lådan.

● Global Logistics: Vi stöder EXW-, FOB-, CIF- och DDP-villkor, och tillhandahåller leveranstjänster från dörr till dörr till laboratorier och forskningsanläggningar över hela världen.

Service och support efter försäljning

På XINYU HUACHUANG är vi fast beslutna att tillhandahålla omfattande och pålitlig efterförsäljningssupport för att säkerställa kontinuerlig och effektiv drift av din utrustning. Vårt dedikerade serviceteam är alltid redo att hjälpa dig.

Omfattande garantitäckning

Vi erbjuder stolt två års garanti på vår utrustning. Under denna period tillhandahåller vi kostnadsfria underhålls- och reparationstjänster för alla kvalitetsrelaterade problem, exklusive de som orsakas av felaktig användning, obehöriga ändringar eller force majeure. För utrustning utöver den tvååriga garantiperioden fortsätter vi att erbjuda livslånga underhållstjänster, som endast tar ut kostnaden för reservdelar och arbete.

Snabbresponsmekanism

Vi erbjuder 7×24 timmar professionell teknisk telefonsupport. När vi får ett felmeddelande kommer vårt tekniska team att svara inom 24 timmar och tillhandahålla en hållbar lösning. Om service på plats krävs kommer våra professionella ingenjörer att anlända till din anläggning inom en vecka. Under särskilda omständigheter där utrustningen inte kan repareras kommer vi ovillkorligen att ersätta den med en ny enhet eller tillhandahålla en ersättningsenhet under den tvååriga garantiperioden, eller vidta nödvändiga åtgärder för att återställa normal drift.

FAQ

F1: Vilka är de främsta fördelarna med att använda en reaktionsenhet med fast katalysator för katalytisk forskning?

S: Catalyst Fixed-Bed Reaction Unit erbjuder en enkel struktur och mycket stabil drift, vilket gör den idealisk för kontinuerlig bearbetning. Eftersom katalysatorpartiklarna förblir stationära, minimeras mekaniskt slitage, vilket avsevärt förlänger katalysatorns livslängd. Dessutom approximerar vätskeflödet pluggflödet med minimal återblandning, vilket ger utmärkt reaktionsselektivitet och mycket exakta kinetiska data för FoU.

F2: Hur förhindrar systemet "hot spots" eller att temperaturen rinner ut under starka exoterma reaktioner?

S: Temperaturkontroll är avgörande i system med fast bädd. Vår Catalyst Fixed-Bed Reaction Unit är utrustad med flerzonsoberoende PID-temperaturkontroll (förvärmnings-, reaktions- och isoleringszoner) för att säkerställa en enhetlig temperaturprofil. För starkt exoterma reaktioner erbjuder vi specialiserade värmeväxlingsreaktorkonstruktioner (såsom flerrörsreaktorer) och avancerade säkerhetsspärrar som automatiskt stoppar matningen eller utlöser nödventilation om bäddtemperaturerna överskrider säkra gränser.

F3: Kan den här enheten hantera olika faser av reaktanter, och hur hanteras matningssystemet?

S: Ja, enheten är mycket mångsidig. Den kan konfigureras för gas-fast-, flytande-fast- eller gas-vätske-fast-reaktioner (trickle bed). Matningssystemet använder högprecisionsmassflödesregulatorer (MFC) för gaser och pulsfria högtrycksmätningspumpar för vätskor, vilket säkerställer exakta stökiometriska förhållanden och stabila flödeshastigheter, vilket är avgörande för reproducerbara experimentella resultat.

F4: Vilka säkerhetsåtgärder finns för operationer som involverar hög temperatur och högt tryck?

S: Säkerhet är vår högsta prioritet. Catalyst Fixed-Bed Reaction Unit har en robust säkerhetsdesign på flera nivåer som kombinerar hårdvara och mjukvara. Det inkluderar automatiska kvävereningssystem för att förhindra explosiva gasblandningar, övertemperatur- och övertryckslarm och protokoll för nödavstängning. Reaktorkroppen är konstruerad av förstklassiga högtemperatur- och högtrycksbeständiga legeringar (t.ex. SS316L, Hastelloy) för att garantera säker drift under extrema förhållanden.

F5: Hur förbättrar kontrollsystemet Industrial PLC + PC Software utvärderingsprocessen?

S: Den integrerade industriella PLC + PC-programvaruarkitekturen säkerställer helautomatisk kontroll av uppvärmning, gas-/vätskeflöde och dataloggning, vilket avsevärt minskar manuella fel. Systemet tillhandahåller realtidsövervakning av kritiska parametrar, automatisk historisk dataregistrering och generering av trendkurvor. Denna intelligenta datainsamling gör det möjligt för forskare att noggrant spåra katalysatoraktivitet, omvandlingsfrekvenser och selektivitet under långvariga kontinuerliga tester.
