Gas Lågtemperatur trycksatt destillationsenhet

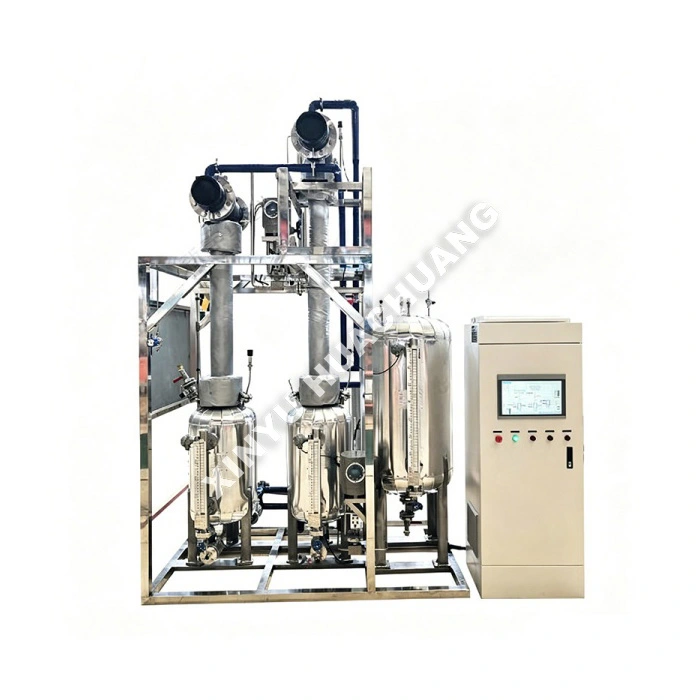

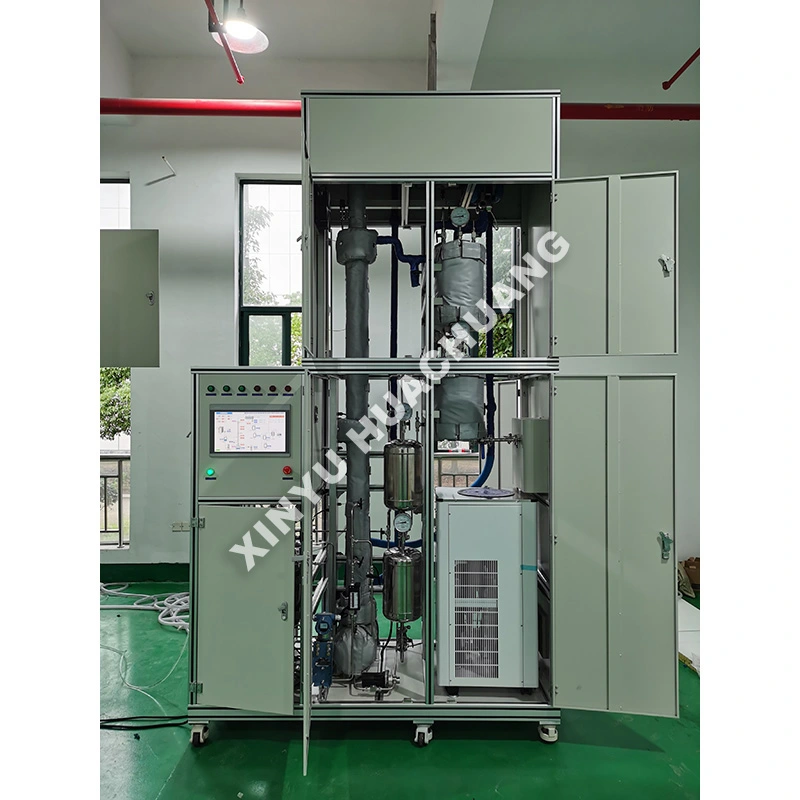

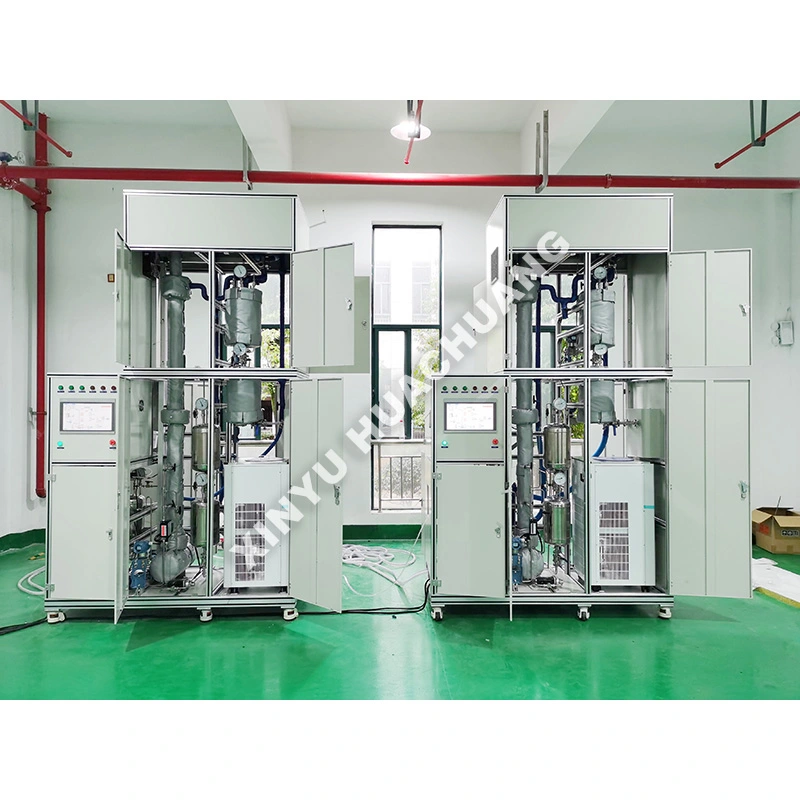

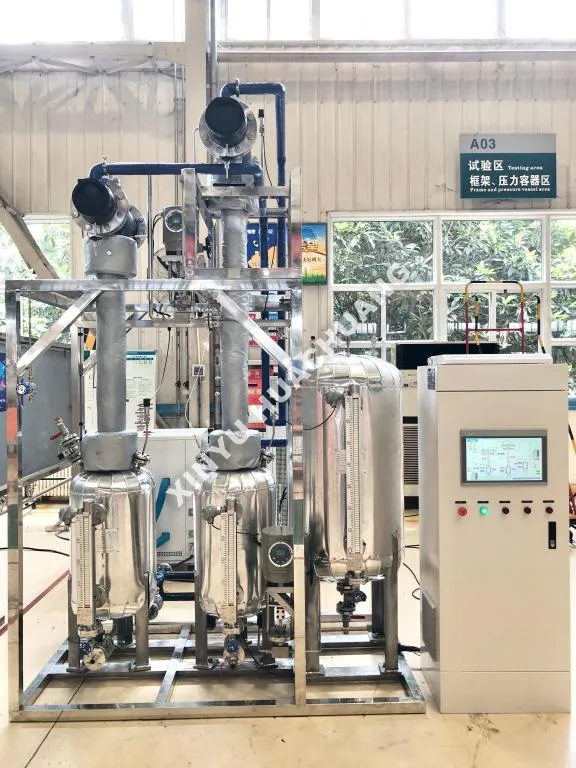

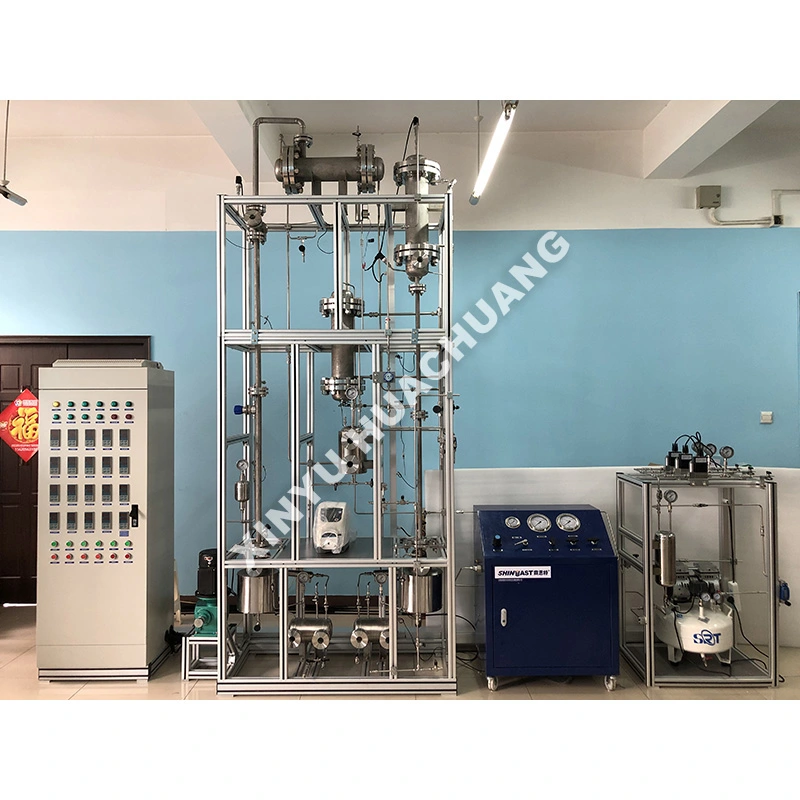

XINYU HUACHUANG gasdestillationsenhet med låg temperatur är ett avancerat allt-i-ett-separationssystem speciellt framtaget för högprecisionsrening av komplexa gasblandningar. Designad för att utnyttja skillnaderna i kokpunkter och relativa flyktigheter för olika komponenter, denna gas-lågtemperatur-tryckdestillationsenhet arbetar under lågtemperatur- och högtrycksförhållanden för att uppnå överlägsen flerstegs ång-vätska massöverföring. Hela systemet är byggt på en robust glidplatta i rostfritt stål, som integrerar destillationskolonnen, kondensorer, omkokare, kylenheter, kompressorer och ett intelligent PLC-styrsystem. Denna kompakta, modulära design säkerställer enkel installation, sömlös flytt och pålitlig prestanda för krävande industri- och forskningsapplikationer.

Arbetsprincip

Gasdestillationsenheten med låg temperatur under tryck arbetar enligt de grundläggande principerna för kryogen fraktionerad destillation. Flerkomponentsgasblandningen komprimeras och förkyles innan den kommer in i destillationskolonnen. Inuti kolonnen underlättar miljön med låg temperatur och högt tryck kontinuerlig ång-vätskekontakt över flera teoretiska plattor eller packningsskikt. Komponenter med högre kokpunkter kondenserar till vätska och flyter nedåt, medan lättare komponenter med lägre kokpunkter förångas och stiger till toppen. Denna exakta flerstegs massöverföring separerar effektivt målgasen från föroreningar. Den integrerade kylcykeln ger den nödvändiga kylkapaciteten, medan kokaren tillför den värme som krävs för förångning, allt koordinerat sömlöst av PLC-styrsystemet.

Vilka är de utmärkande fördelarna?

● Modulär skid-monterad design: Alla kärnkomponenter är integrerade på en bas av rostfritt stål, vilket resulterar i ett mycket kompakt fotavtryck, förenklad installation på plats och flexibiliteten för övergripande omlokalisering.

● Högprecisionsseparation: Fungerar under optimerade lågtemperatur- och högtrycksförhållanden för att maximera relativ flyktighet, vilket säkerställer att målgaserna återvinns med hög renhet.

● Intelligent PLC-automatisering: har ett helautomatiskt kontrollsystem som exakt reglerar temperatur, tryck och flödeshastigheter, vilket avsevärt minskar manuella ingrepp och säkerställer stabil drift under lång tid.

● Robust konstruktion: Tillverkad med förstklassigt rostfritt stål för att motstå korrosion och motstå kryogena temperaturer, vilket garanterar utrustningens livslängd och produktrenhet.

● Nyckelfärdig lösning: integrerar kompressorer, kylning, värmeväxlare och ventiler i en enda enhet, vilket eliminerar behovet av komplexa rörledningar på plats och minskar projektens ledtider.

Tekniska specifikationer

Var gäller det?

● Elektroniska specialgaser: Högrenhet av gaser av elektronisk kvalitet för halvledartillverkning.

● Återvinning och regenerering av köldmedier: Effektiv separation och återvinning av blandade köldmedier för att uppfylla miljökraven.

● Lätt kolväteseparation: Exakt fraktionering av C2-C4-kolväten i petrokemisk bearbetning.

● Återvinning av industriella avfallsgasresurser: Valorisering av industriella avgasströmmar genom utvinning av värdefulla kemiska komponenter.

Försiktighetsåtgärder vid användning

● Rensning före start: Utför alltid en noggrann kvävespolning innan matargasen införs för att eliminera syre och fukt, förhindra isblockering eller säkerhetsrisker.

● Termisk jämvikt: Låt kylsystemet nå målet för lågtemperaturbaslinjen innan matargasen införs för att förhindra termisk chock till kolonnens inre delar.

● Tryckövervakning: Övervaka kontinuerligt högtryckssektionerna och se till att säkerhetsventilerna är kalibrerade och fria.

● Matargaskvalitet: Se till att matargasen är förfiltrerad för att ta bort partiklar och vätskedroppar som kan smutsa ner destillationsförpackningen eller brickorna.

Underhållsguide

● Dagligen: Inspektera PLC-gränssnittet för eventuella onormala larm, kontrollera synglasögonen för korrekta vätskenivåer och verifiera att det inte finns några synliga gas- eller köldmedieläckor.

● Varje vecka/månad: Kontrollera smörjoljenivån och tillståndet för cirkulationskompressorn. Inspektera kylaggregatets kondensorslingor med avseende på dammansamling och rengör vid behov.

● Kvartalsvis: Kalibrera kritiska tryck- och temperatursändare för att säkerställa att PLC:n tar emot korrekta data. Inspektera säkerhetsventilerna och utför ett manuellt aktiveringstest.

● Årligen: Schemalägg en omfattande avstängning för att inspektera destillationskolonnens inre tillstånd, rengöra återkokarens och kondensorns värmeväxlingsytor och verifiera integriteten hos alla kryogena ventiler och packningar.

Service och support efter försäljning

På XINYU HUACHUANG är vi fast beslutna att tillhandahålla omfattande och pålitlig efterförsäljningssupport för att säkerställa kontinuerlig och effektiv drift av din utrustning. Vårt dedikerade serviceteam är alltid redo att hjälpa dig.

Omfattande garantitäckning

Vi erbjuder stolt två års garanti på vår utrustning. Under denna period tillhandahåller vi kostnadsfria underhålls- och reparationstjänster för alla kvalitetsrelaterade problem, exklusive de som orsakas av felaktig användning, obehöriga ändringar eller force majeure. För utrustning utöver den tvååriga garantiperioden fortsätter vi att erbjuda livslånga underhållstjänster, som endast tar ut kostnaden för reservdelar och arbete.

Snabbresponsmekanism

Vi erbjuder 7×24 timmar professionell teknisk telefonsupport. När vi får ett felmeddelande kommer vårt tekniska team att svara inom 24 timmar och tillhandahålla en hållbar lösning. Om service på plats krävs kommer våra professionella ingenjörer att anlända till din anläggning inom en vecka. Under särskilda omständigheter där utrustningen inte kan repareras kommer vi ovillkorligen att ersätta den med en ny enhet eller tillhandahålla en ersättningsenhet under den tvååriga garantiperioden, eller vidta nödvändiga åtgärder för att återställa normal drift.

Vanliga frågor (FAQ)

F1: Hur uppnår gasdestillationsenheten med låg temperatur gasseparering på grundnivå?

S: Enheten arbetar med kryogen fraktionerad destillation. Flerkomponentsgasblandningen komprimeras först och förkylds, för att sedan gå in i destillationskolonnen där en lågtemperatur- och högtrycksmiljö möjliggör kontinuerlig kontakt mellan ånga och vätska. Komponenter med högre kokpunkter kondenseras till vätska och flödar nedåt, medan lättare komponenter förångas och stiger till toppen – vilket uppnår exakt separation genom massöverföring i flera steg.

F2: Varför är gasblandningen komprimerad och förkyld innan den går in i destillationskolonnen?

S: Kompression höjer gastrycket, vilket ändrar jämvikten mellan ånga och vätska och ökar kondensationstemperaturen för varje komponent. Förkylning för sedan blandningen närmare sin daggpunkt innan den kommer in i kolonnen. Tillsammans minskar dessa steg kylbelastningen inuti kolonnen och förbättrar den totala separationseffektiviteten.

F3: Vilken roll spelar den integrerade kylcykeln i destillationsprocessen?

S: Den integrerade kylcykeln ger den nödvändiga kylkapaciteten för att upprätthålla lågtemperaturmiljön inuti kolonnen. Utan denna kontinuerliga kylning skulle den kondenserade vätskan åter förångas och massöverföringsprocessen skulle gå sönder. Kylcykeln arbetar tillsammans med omkokaren för att upprätthålla den exakta termiska gradienten som krävs för effektiv separation.

F4: Hur bidrar omkokaren till separationsprocessen?

S: Återkokaren tillför den värme som krävs för förångning i botten av destillationskolonnen. Genom att delvis återförånga vätskan som strömmar nedåt, genererar den den stigande ångströmmen som driver motströmsmassöverföringen över de teoretiska plattorna eller packningsskikten. Detta kontinuerliga ång-vätskeutbyte är det som successivt berikar varje komponent i sin respektive zon.
