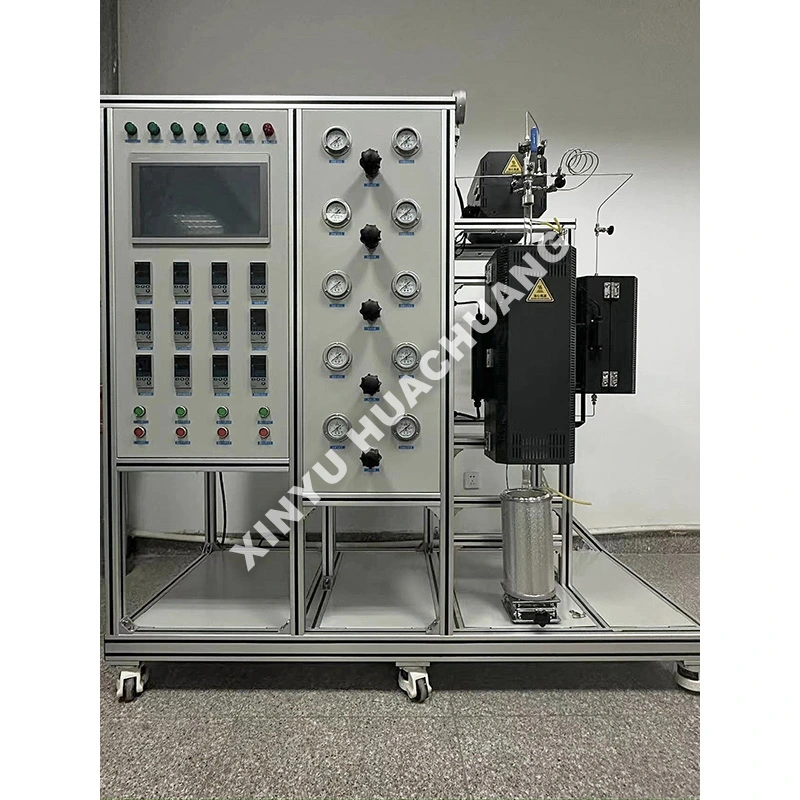

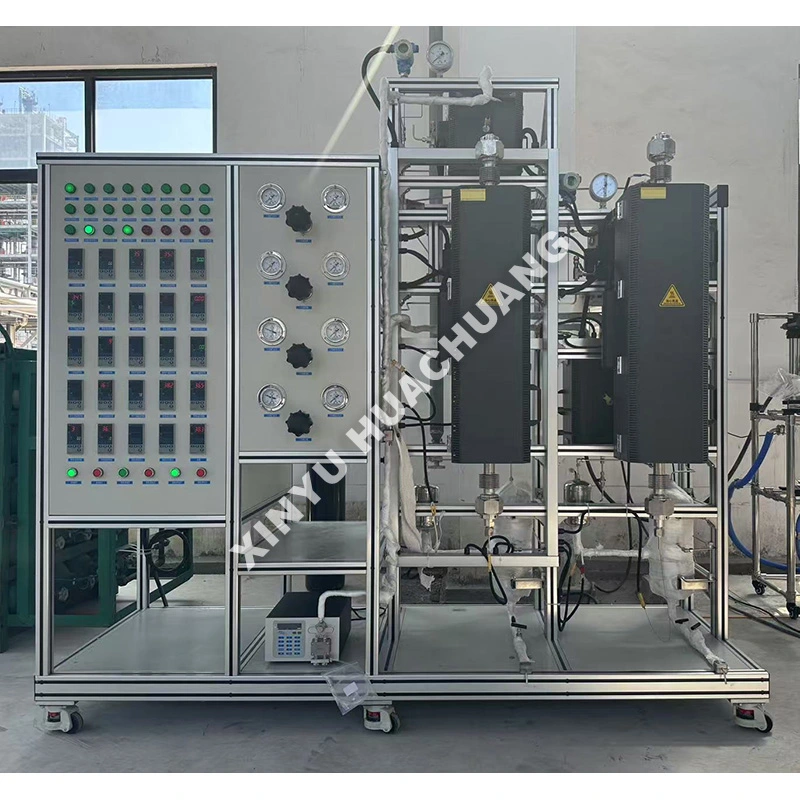

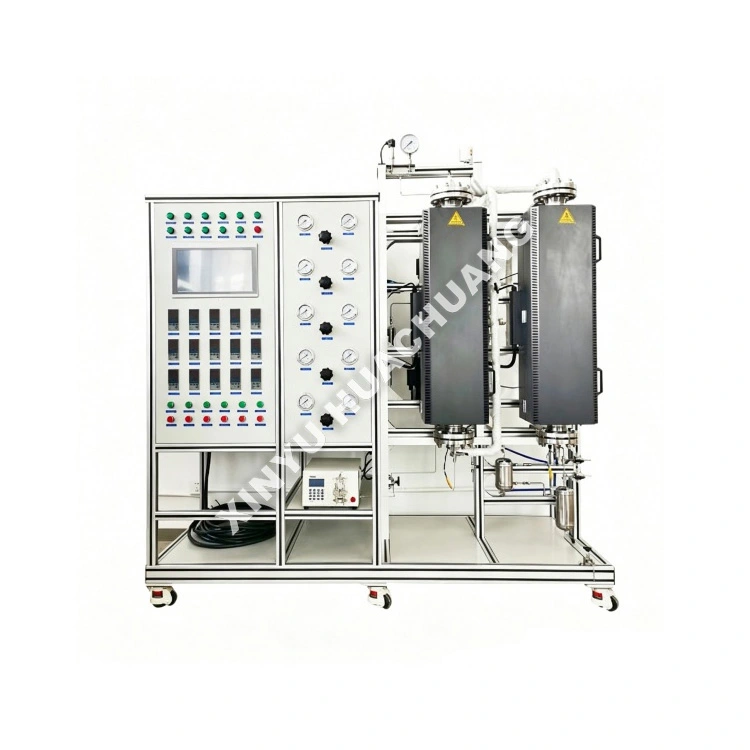

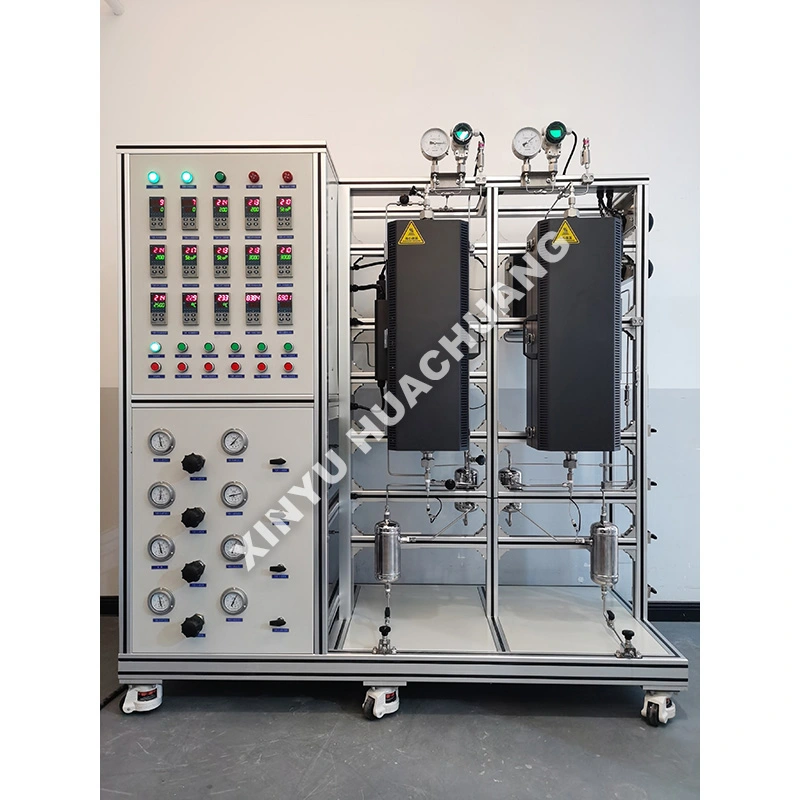

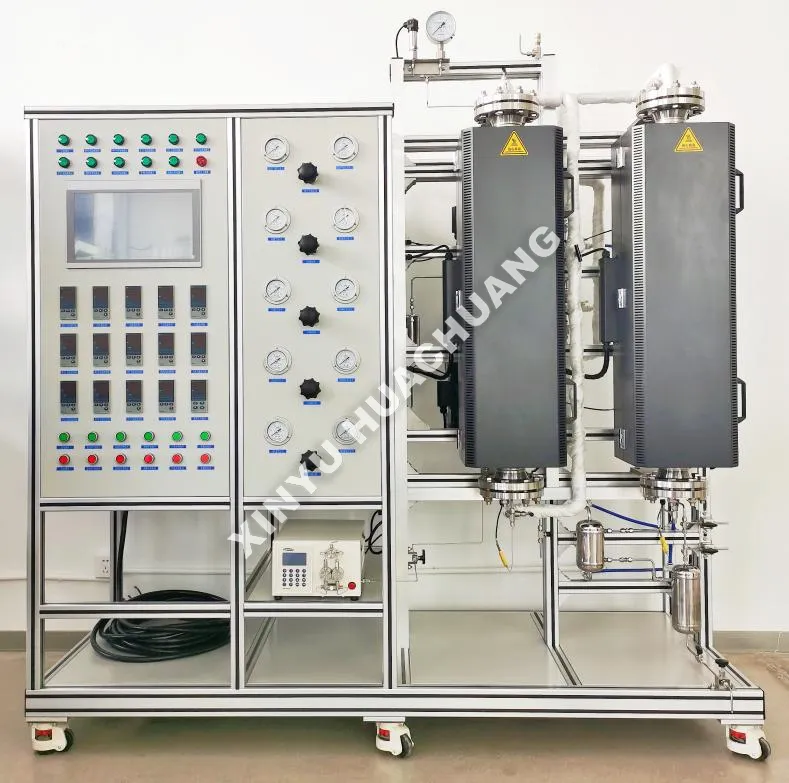

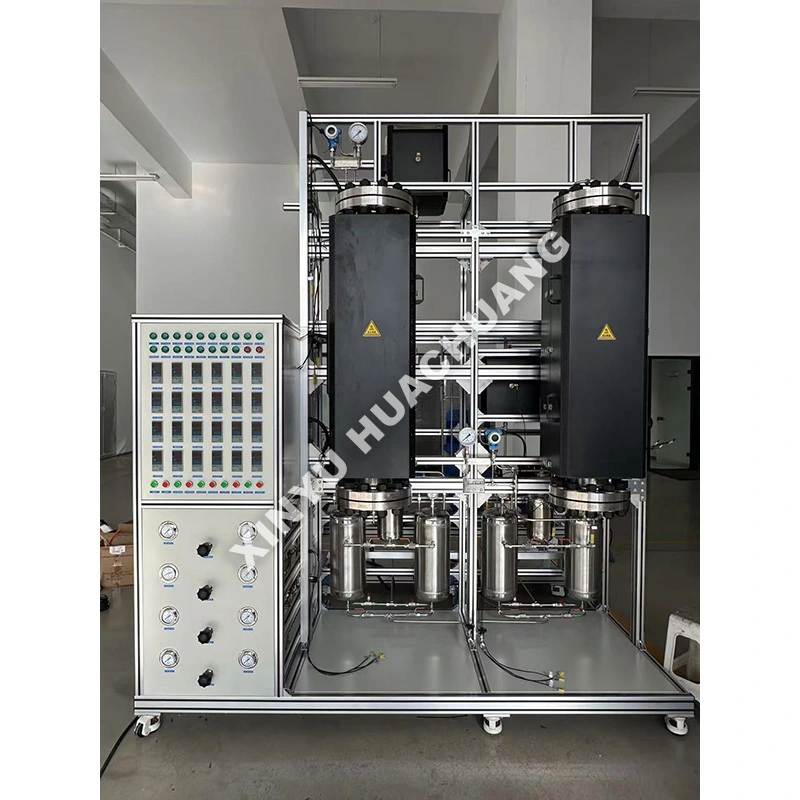

Metanreformerande experimentenhet

XINYU HUACHUANG Metan Reforming Experimental Unit är ett högautomatiserat laboratoriereaktorsystem konstruerat för exakt syngasgenerering och kinetisk forskning. Designad för att simulera industriella processer för ångmetanreformering (SMR) och torrreformeringsprocesser (DRM), och kontrollerar noggrant temperatur, tryck och gas-till-kol-förhållanden. Utrustad med intelligent PLC-automation och säkerhetsspärrar på flera nivåer, är denna enhet idealisk för katalysatorscreening, processoptimering och forskning om väteproduktion inom energi- och petrokemiska områden.

Arbetsprincip

Metanreformeringsexperimentenheten fungerar genom en helt automatiserad sekvens: endotermiska reformeringsreaktioner simuleras vid förhöjda temperaturer, med metan som mäts exakt av massflödesregulatorer och sedan blandas med antingen ånga (via en uppvärmd bubblare) eller koldioxid. Efter förvärmning kommer den gasformiga matningen in i reaktorn med fast bädd – laddad med en nickelbaserad eller ädelmetallkatalysator – där reformering omvandlar metan till väte och kolmonoxid. Under hela processen upprätthåller enheten den erforderliga högtemperaturprofilen via ett avancerat temperaturkontrollsystem, medan dess onlinegasanalysmodul kontinuerligt spårar produktsammansättningen, vilket möjliggör realtidsberäkning av metanomvandling och det resulterande H₂/CO-förhållandet.

Viktiga fördelar

● Högtemperaturprecision: Avancerad PID-uppvärmning i flera zoner säkerställer enhetlig temperaturfördelning upp till 900 ℃, vilket är avgörande för endotermiska reformeringsreaktioner.

● Mångsidig processimulering: Stöder Steam Metan Reforming (SMR), Dry Reforming (DRM) och Autothermal Reforming (ATR) genom att helt enkelt justera matargassammansättningen.

● Exakt ångkontroll: Integrerat uppvärmt bubbel- och förångarsystem säkerställer exakta och stabila förhållanden mellan vatten och kol (S/C) utan kondens i matarledningarna.

● Intelligent automation: Integrerad PLC-PC-kontroll möjliggör automatisk dataloggning, generering av historiska kurvor och obevakad långtidsdrift.

● Robust och säker design: Reaktorer är konstruerade av högtemperatur-, korrosionsbeständiga legeringar (t.ex. SS316L, Inconel), med säkerhetsspärrar på flera nivåer för övertemperatur-, övertrycks- och utflammningsskydd.

Tekniska specifikationer

Användningsområden

● Hydrogen Production: FoU för Steam Methane Reforming (SMR) för bränsleceller och väte från raffinaderi.

● Kolavskiljning och -användning: torrreformering av metan (DRM) för att omvandla CH4 och CO2 till värdefull syngas.

● Katalysatorscreening: Tester av Ni-baserade, ädelmetall (Ru, Rh, Pt) och perovskitkatalysatorer för reformeringsreaktioner.

● Processoptimering: Studerar effekterna av temperatur, tryck och S/C-förhållanden på metanomvandling och koksningsmotstånd.

● Akademisk forskning: Fundamentala kinetiska studier och mekanismer för deaktivering av katalysatorer.

Försiktighetsåtgärder vid användning

● Uppvärmning av ångledning: Se alltid till att ånggenereringssystemet och alla nedströmsrörledningar är ordentligt uppvärmda och isolerade för att förhindra vattenkondensering, vilket kan skada katalysatorn.

● Inert spolning: Rensa alltid reaktorn med en inert gas (N2 eller Ar) före uppvärmning och innan ånga eller reaktiva gaser tillförs för att förhindra oxidation eller explosiva blandningar.

● Kylningssekvens: Efter experimentet stoppar du först vätsketillförseln och fortsätter sedan att strömma inert gas medan du kyler reaktorn till rumstemperatur innan du stängs av.

● Gassäkerhet: Metan och väte är mycket brandfarliga. Se till att alla anslutningar är läckagetestade och att systemet drivs i ett välventilerat utrymme med gasdetektorer.

Underhållsguide

● Dagligen: Kontrollera gasflaskans tryck, verifiera MFC-avläsningar och inspektera vattennivån i bubblaren. Se till att avgaserna är ordentligt ventilerade eller behandlade.

● Varje vecka/månad: Rengör eller byt ut gasfilter och fuktfällor. Inspektera reaktortätningar, ventiler och slangar för tecken på korrosion eller läckor.

● Kvartalsvis: Kalibrera massflödesregulatorer och temperatursensorer för att bibehålla testnoggrannheten. Kontrollera att de elektriska anslutningarna i PLC-skåpet är täta.

● Katalysatorhantering: Ladda och lossa katalysatorer försiktigt för att undvika krossning. Övervaka tryckfallet regelbundet; en plötslig ökning indikerar förkoksning eller blockering av bädden, som kräver regenerering eller utbyte.

Service och support efter försäljning

På XINYU HUACHUANG är vi fast beslutna att tillhandahålla omfattande och pålitlig efterförsäljningssupport för att säkerställa kontinuerlig och effektiv drift av din utrustning. Vårt dedikerade serviceteam är alltid redo att hjälpa dig.

Omfattande garantitäckning

Vi erbjuder stolt två års garanti på vår utrustning. Under denna period tillhandahåller vi kostnadsfria underhålls- och reparationstjänster för alla kvalitetsrelaterade problem, exklusive de som orsakas av felaktig användning, obehöriga ändringar eller force majeure. För utrustning utöver den tvååriga garantiperioden fortsätter vi att erbjuda livslånga underhållstjänster, som endast tar ut kostnaden för reservdelar och arbete.

Snabbresponsmekanism

Vi erbjuder 7×24 timmar professionell teknisk telefonsupport. När vi får ett felmeddelande kommer vårt tekniska team att svara inom 24 timmar och tillhandahålla en hållbar lösning. Om service på plats krävs kommer våra professionella ingenjörer att anlända till din anläggning inom en vecka. Under särskilda omständigheter där utrustningen inte kan repareras kommer vi ovillkorligen att ersätta den med en ny enhet eller tillhandahålla en ersättningsenhet under den tvååriga garantiperioden, eller vidta nödvändiga åtgärder för att återställa normal drift.

Vanliga frågor (FAQ)

F1: Hur förhindrar denna metanreformerande experimentenhet katalysatorkoksning och deaktivering under långtidstestning?

S: Kosning är en kritisk utmaning vid reformering av metan. Vår enhet har ett exakt justerbart Steam-to-Carbon (S/C)-förhållande kontrollsystem, vilket säkerställer optimal stökiometri för att undertrycka kolavlagring. Dessutom erbjuder vi en valfri förreformeringsmodul som omvandlar högre kolväten före huvudrörreaktorn, som arbetar vid lägre temperaturer för att garantera stabila och milda förhållanden, vilket avsevärt förlänger katalysatorns livslängd under experimentkörningar.

F2: Kan denna enhet anpassas för både Steam Metan Reforming (SMR) och Dry Reforming of Metane (DRM)?

S: Ja, enheten är mycket mångsidig. Den är utrustad med oberoende, högprecisionsmassflödeskontroller (MFC) för både H₂O (via förångare) och CO₂-matning. Detta gör det möjligt för forskare att sömlöst växla mellan SMR- och DRM-processer, eller till och med testa bi-reformering, för att utvärdera katalysatorprestanda och syngas (H₂/CO-förhållande) under varierande koldioxid- och ångmiljöer.

F3: Hur upprätthåller systemet exakta temperaturprofiler med tanke på den mycket endotermiska naturen hos reformeringsreaktionen?

S: Reformeringsreaktionen kräver betydande energitillförsel (700–1 000°C). Vår metanreformerande experimentenhet använder en programmerbar elvärmeugn med flera zoner med avancerad PID-adaptiv kontroll. Flera termoelement är strategiskt placerade längs reaktorröret för att övervaka temperaturprofilen i realtid. Industrial PLC justerar dynamiskt värmeeffekten för att kompensera för den endotermiska kylflänsen, vilket säkerställer mycket exakta kinetiska data.

F4: Hur kyls och analyseras högtemperaturgasen på ett säkert sätt utan att förlora kritiska data?

S: Enheten integrerar ett specialiserat, flerstegs gaskonditioneringssystem. Avloppsvattnet med hög temperatur passerar först genom en snabbkylare för att omedelbart stoppa eventuella sekundära reaktioner. Den går sedan genom en högeffektiv kondensor och gas-vätskeseparator för att avlägsna oreagerad ånga och vatten. Den torkade syngasen leds sedan till en onlinegaskromatograf (GC) för exakt realtidsanalys av CH4-omvandling, CO, CO2 och H2-utbyten.

F5: Vilka säkerhetsmekanismer finns på plats för att hantera högtemperaturväte och kolmonoxid under experimentella misslyckanden?

S: Säkerheten är av största vikt vid hantering av syngas. Den metanreformerande experimentenheten har en omfattande säkerhetsmatris. Om metanflödesgivaren misslyckas eller en temperatursprängning upptäcks, utlöser PLC:n omedelbart en nödavstängning (ESD). Den stänger automatiskt av kolvätetillförseln, öppnar kvävereningsventilerna för att göra reaktorn inert och aktiverar avgasventilation för att förhindra ansamling av explosiv gas, vilket skyddar både operatören och utrustningen.
