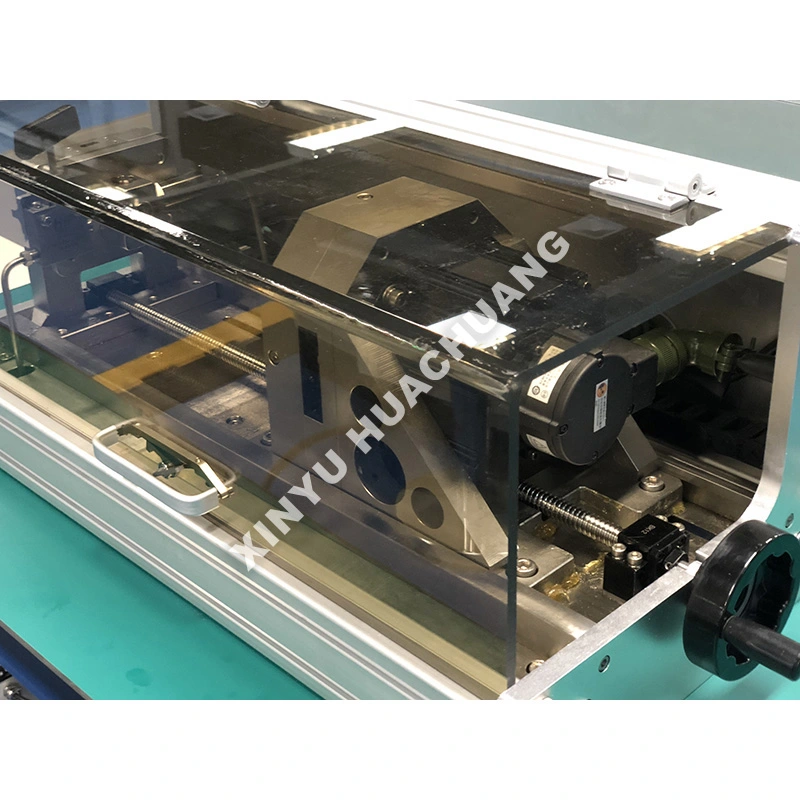

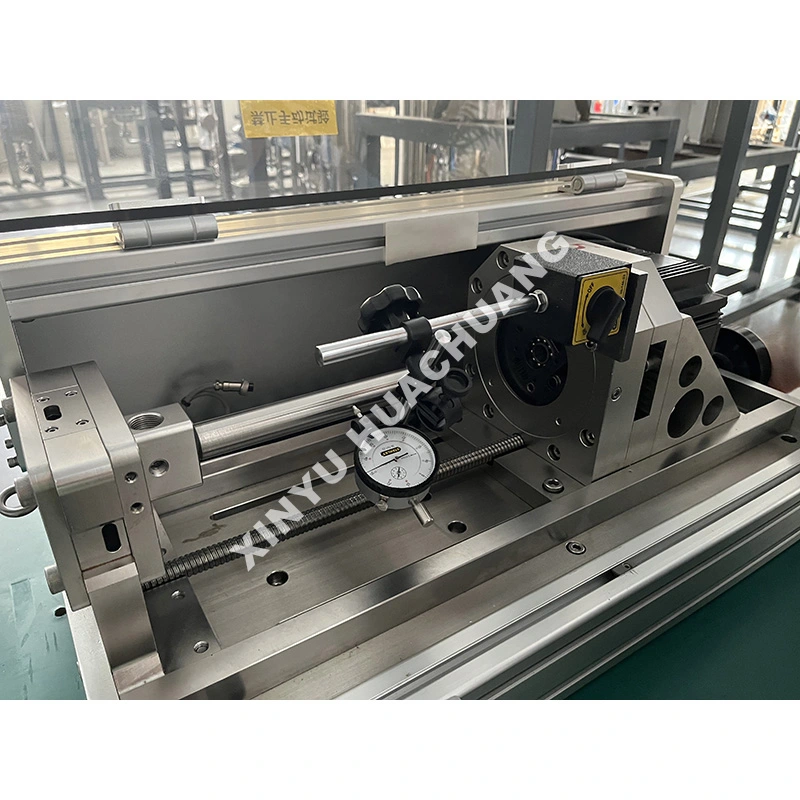

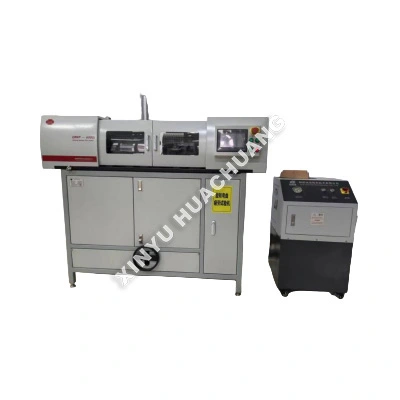

Pipe Fitting Bock Utmattningstestmaskin

XINYU HUACHUANG Pipe Fitting Bending Fatigue Testing Machine är en högspecialiserad testapparat av industriell kvalitet som är speciellt konstruerad för att bedöma den strukturella integriteten och utmattningslivslängden för rörledningskomponenter under upprepade böjbelastningar. Designad för att simulera verkliga dynamiska spänningar, denna Pipeline Component Bending Fatigue Testing Machine tillämpar exakt cykliska böjmoment för att utvärdera sprickinitiering och fortplantning. Utrustad med intelligent PLC/PC-automation och säkerhetsspärrar på flera nivåer, säkerställer den säker, obevakad långtidsdrift samtidigt som den levererar mycket reproducerbara S-N-kurvdata för FoU, kvalitetskontroll och industricertifiering.

Arbetsprincip

Pipe Fitting Bending Fatigue Testing Machine fungerar genom att säkert klämma fast ett rör eller ett passningsprov och applicera ett kontrollerat, repetitivt böjmoment med hjälp av servohydrauliska eller servoelektriska ställdon med hög precision. Maskinen kan konfigureras för enkelplansböjning, roterande bockning eller komplex multiaxiell belastning för att simulera faktiska rörledningsdriftpåkänningar. Under hela testet övervakar och registrerar systemet kontinuerligt parametrar som böjningsvinkel, applicerat moment, cykelantal och töjning. Testet avslutas automatiskt när provet spricker eller når ett fördefinierat läckagetröskelvärde, vilket ger exakta data om utmattningslivslängden.

Var lyser det?

● Högprecisions cyklisk belastning: Har förstklassiga servoställdon och lastceller för att säkerställa exakt och stabil tillämpning av komplexa böjningsvågformer (sinus, triangel, block) med minimalt brus.

● Multi-Axis Testing Capability: Stöder enkelplans-, dubbelplans- och roterande böjutmattningstester för att exakt simulera verkliga rörledningsinstallationer och driftspåkänningar.

● Intelligent datainsamling: Integrerad PC-programvara registrerar automatiskt realtidskurvor (Moment-Angle, Cycle-Failure), beräknar utmattningslivslängd och genererar omfattande testrapporter.

● Robust och säker konstruktion: Byggad med en kraftig gjuten ram och säkerhetsspärrar i flera nivåer (överbelastningsskydd, nödstopp, sprickskydd, läckagedetektering) för att säkerställa förarens säkerhet och utrustningens livslängd.

● Anpassningsbar fixtur: Erbjuder ett brett utbud av specialiserade klämfixturer och ändanslutningar för att säkert hålla olika rördiametrar, väggtjocklekar och passningsgeometrier.

Tekniska specifikationer

Var är det tillämpligt?

● Olje- och gasindustrin: Utmattningsutvärdering av borrrör, hölje, slangar och rörledningar under extrem cyklisk böjning.

● Petrokemi och kraftproduktion: Tester av värmeväxlarrör, pannrör och högtrycksångledningar.

● Automotive & Aerospace: Utvärdering av hållbarheten hos avgassystem, bränsleledningar och hydraulslangar under vibrationer och böjningar.

● Konstruktion och infrastruktur: Utvärdering av utmattningslivslängden för strukturella stålrör, ställningar och brokomponenter.

● Medicinsk utrustning: Tester av flexibilitet och utmattningsmotstånd hos katetrar, styrtrådar och stentar.

Försiktighetsåtgärder vid användning

● Korrekt provinriktning: Se alltid till att provet är perfekt inriktat i fixturerna för att förhindra oavsiktliga axiella belastningar eller excentrisk böjning som kan förvränga utmattningsresultaten.

● Verifiering av klämkraft: Verifiera att klämkraften är tillräcklig för att förhindra att provet glider under högcykeltestning, men inte så högt att det orsakar för tidig krossning vid grepppunkterna.

● Inställning för läckagedetektering: För ihåliga rörledningskomponenter, anslut alltid det interna tryckövervakningssystemet och läckagedetekteringssensorerna innan testet påbörjas.

● Gradvis belastningsupprampning: Använd programvarans programmerbara upprampningsfunktion för att gradvis öka böjningsamplituden till målnivån, vilket förhindrar stötbelastning.

Underhållsguide

● Dagligen: Inspektera alla klämfixturer och grepp för slitage, sprickor eller deformation. Kontrollera hydrauloljenivåerna (om tillämpligt) och verifiera att alla säkerhetsspärrar fungerar korrekt.

● Varje vecka/månad: Smörj alla rörliga leder, styrskenor och manöverorgan enligt tillverkarens specifikationer. Rengör testområdet och kontrollera att de elektriska anslutningarna inte är lösa.

● Kvartalsvis: Utför en omfattande systemkalibrering av lastceller, vinkelgivare och tryckgivare med hjälp av certifierade referensstandarder. Inspektera hydraulslangar och kopplingar för tecken på slitage eller läckage.

● Eftertest: Följ alltid en korrekt avstängningssekvens efter ett provbrott. Ta försiktigt bort det trasiga provet, rengör fixturerna och inspektera ställdonet för eventuella skador orsakade av den plötsliga belastningen.

Service och support efter försäljning

På XINYU HUACHUANG är vi fast beslutna att tillhandahålla omfattande och pålitlig efterförsäljningssupport för att säkerställa kontinuerlig och effektiv drift av din utrustning. Vårt dedikerade serviceteam är alltid redo att hjälpa dig.

Omfattande garantitäckning

Vi erbjuder stolt två års garanti på vår utrustning. Under denna period tillhandahåller vi kostnadsfria underhålls- och reparationstjänster för alla kvalitetsrelaterade problem, exklusive de som orsakas av felaktig användning, obehöriga ändringar eller force majeure. För utrustning utöver den tvååriga garantiperioden fortsätter vi att erbjuda livslånga underhållstjänster, som endast tar ut kostnaden för reservdelar och arbete.

Snabbresponsmekanism

Vi erbjuder 7×24 timmar professionell teknisk telefonsupport. När vi får ett felmeddelande kommer vårt tekniska team att svara inom 24 timmar och tillhandahålla en hållbar lösning. Om service på plats krävs kommer våra professionella ingenjörer att anlända till din anläggning inom en vecka. Under särskilda omständigheter där utrustningen inte kan repareras kommer vi ovillkorligen att ersätta den med en ny enhet eller tillhandahålla en ersättningsenhet under den tvååriga garantiperioden, eller vidta nödvändiga åtgärder för att återställa normal drift.

Vanliga frågor (FAQ)

F1: Hur simulerar maskinen verkliga påfrestningar i rörledningen?

S: Maskinen klämmer fast ett rör eller kopplingsprov och applicerar kontrollerade, repetitiva böjmoment med servohydrauliska eller servoelektriska ställdon med hög precision. Den kan konfigureras för böjning i ett plan, roterande böjning eller komplex multiaxiell belastning för att replikera de faktiska spänningsförhållandena som rörledningar upplever under drift – inklusive marksättning, termisk expansion och vibrationsinducerad utmattning.

F2: Vilka parametrar övervakar systemet under utmattningstestet?

S: Systemet registrerar kontinuerligt böjningsvinkel, applicerat moment, cykelantal och töjningsdata i realtid. Denna omfattande datauppsättning tillåter ingenjörer att plotta S-N-kurvor (stress mot antal cykler) och bestämma den exakta utmattningslivslängden för rörledningskomponenten under de specificerade belastningsförhållandena.

F3: Hur avgör maskinen när ett prov har misslyckats?

S: Testet avslutas automatiskt när provet spricker eller når en fördefinierad läckagetröskel. För trycksatta rörtester övervakar systemet inre tryck och detekterar eventuellt tryckfall som indikerar en spricka genom väggen, vilket säkerställer att mätningen av utmattningslivslängden återspeglar faktiska fel snarare än godtyckliga cykelgränser.

F4: Kan maskinen testa både raka rörsektioner och kopplingar såsom armbågar och T-stycken?

A: Ja. Klämsystemet och ställdonets konfiguration är justerbara för att passa raka rörsektioner, böjar, T-stycken, flänsar och andra rörledningar. Varje provtyp kan testas i sitt mest kritiska böjningsläge för att identifiera den svagaste punkten i rörsystemet.

F5: Varför är testning av böjutmattning avgörande för kvalificering av rörledningar?

S: Rörledningar för olja och gas, kemisk bearbetning och kraftgenerering utsätts för cykliska böjbelastningar från markrörelser, termisk cykling och utrustningsvibrationer. Testning av böjtrötthet ger den cykel-till-fel-data som behövs för att ställa in inspektionsintervall, validera designmarginaler och säkerställa överensstämmelse med pipeline-integritetsstandarder som API 570 och ASME B31.3.
