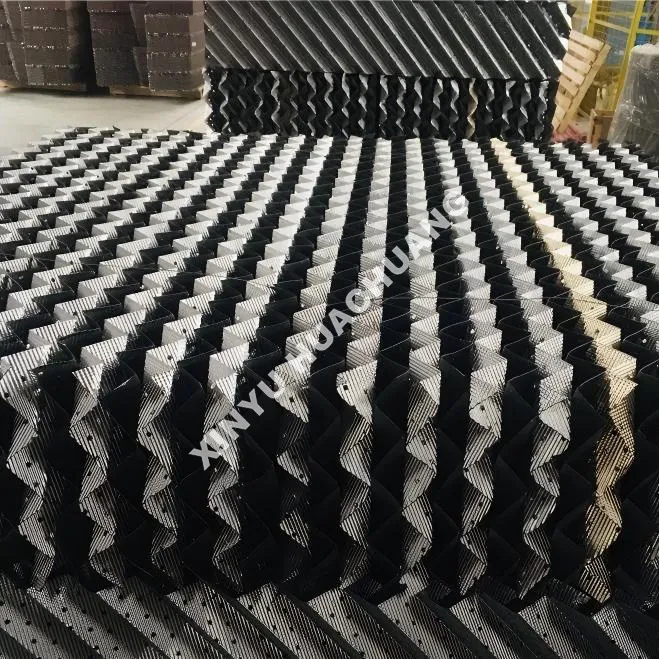

Platta korrugerad förpackning

XINYU HUACHUANG Plate Corrugated Packing är en förstklassig strukturerad packning designad för att maximera separationseffektiviteten och kapaciteten i destillations-, absorptions- och strippningskolonner. Konstruerad med exakta korrugeringsvinklar och perforerade ytor, främjar denna packning jämn vätskefördelning och utmärkt ytvätning. Plate Corrugated Packing förbättrar massöverföringen avsevärt samtidigt som den bibehåller ett lågt tryckfall, vilket gör den till en idealisk uppgradering för både nya pelarkonstruktioner och befintliga tornrenoveringar.

Vad är plåtkorrugerad förpackning?

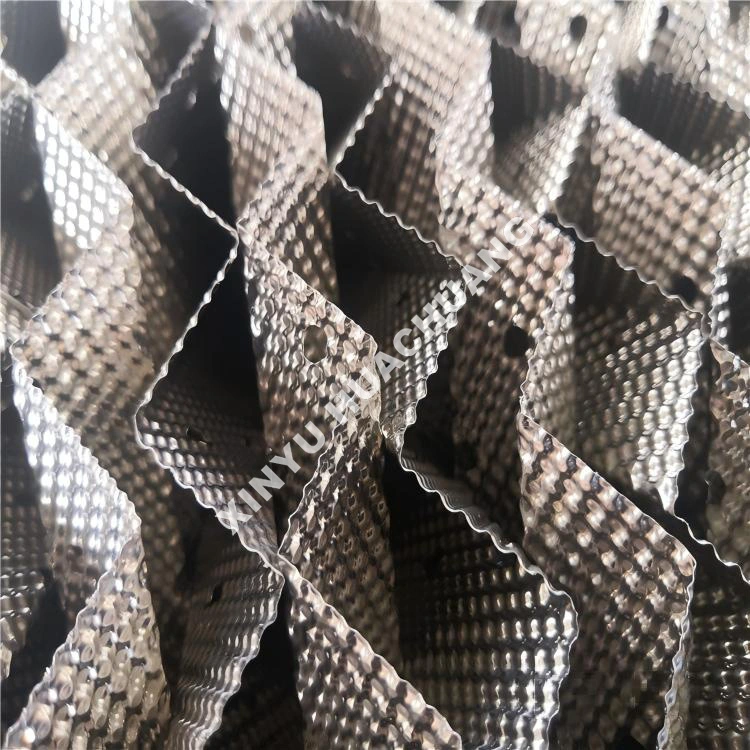

Plate Corrugated Packing är en typ av strukturerad tornpackning gjord av perforerade metallplåtar som är präglade med kanalkorrugering. Dessa ark staplas i omväxlande lager, vanligtvis i 45° eller 30° vinkel, för att skapa en kontinuerlig, öppen flödesväg för ånga och vätska. Denna design behåller den högeffektiva strukturen hos trådvävspackning men erbjuder överlägsen mekanisk styrka och antifouling-egenskaper. Det används ofta för att ersätta slumpmässiga förpackningar eller brickor i industritorn för att öka genomströmningen, förbättra produktens renhet och minska energiförbrukningen.

Vad gör att det sticker ut?

● Hög massöverföringseffektivitet: De korrugerade kanalerna och perforeringarna främjar intensiv ång-vätskeblandning och jämn vätskespridning, vilket ger höga teoretiska plåtnummer.

● Lågt tryckfall: Den öppna, strukturerade geometrin gör att ånga kan flöda smidigt, vilket avsevärt minskar energiförbrukningen jämfört med traditionell slumpmässig packning.

● Hög kapacitet och antifouling: Det stora tomrumsförhållandet och den släta ytan förhindrar igensättning, vilket gör den mycket lämplig för system som innehåller partiklar eller är benägna att polymerisera.

● Anpassningsbara material: Finns i ett brett urval av metaller, inklusive SS304, SS316L, kolstål, aluminium och kopparbrons för att passa specifika kemiska miljöer.

● Enkel installation: Designad med exakta dimensioner och stödjande galler, vilket säkerställer snabb och säker installation inuti tornet.

Tekniska specifikationer

Var kan den användas?

● Petrokemikalier: Etylbensen/styren-separation, fettsyrarening och fraktionering av råolja.

● Kemisk bearbetning: Separation av cyklohexanon/cyklohexanol, kaprolaktamrening och absorptions-/desorptionsprocesser.

● Finkemikalier och läkemedel: återvinning av lösningsmedel med hög renhet och separation av värmekänsligt material.

● Miljöskydd: Absorption av avfallsgas, avsvavling och borttagning av avloppsvatten.

Hela tillverkningskedjan

1. Beredning av råmaterial: Precisionsskärning av högkvalitativa metallplåtar baserat på specifika modellkrav.

2. Prägling och perforering: Stämpling av metallplåtarna för att skapa enhetliga korrugeringskanaler och mikroperforeringar för optimal vätskefördelning.

3. Stabling och montering: Stabla de korrugerade plåtarna i omväxlande riktningar och fästa dem i standardmodulblock med band av rostfritt stål.

4. Kvalitetsinspektion: Strigor testning av blockdimensioner, ytarea och strukturell integritet för att säkerställa strikt överensstämmelse med designparametrar.

5. Förpackning och frakt: Säkert förpackad i trälådor eller pallar med skyddande omslag för att förhindra deformation under global logistik och transport.

Service och support efter försäljning

På XINYU HUACHUANG är vi fast beslutna att tillhandahålla omfattande och pålitlig efterförsäljningssupport för att säkerställa kontinuerlig och effektiv drift av din utrustning. Vårt dedikerade serviceteam är alltid redo att hjälpa dig.

Omfattande garantitäckning

Vi erbjuder stolt två års garanti på vår utrustning. Under denna period tillhandahåller vi kostnadsfria underhålls- och reparationstjänster för alla kvalitetsrelaterade problem, exklusive de som orsakas av felaktig användning, obehöriga ändringar eller force majeure. För utrustning utöver den tvååriga garantiperioden fortsätter vi att erbjuda livslånga underhållstjänster, som endast tar ut kostnaden för reservdelar och arbete.

Snabbresponsmekanism

Vi erbjuder 7×24 timmar professionell teknisk telefonsupport. När vi får ett felmeddelande kommer vårt tekniska team att svara inom 24 timmar och tillhandahålla en hållbar lösning. Om service på plats krävs kommer våra professionella ingenjörer att anlända till din anläggning inom en vecka. Under särskilda omständigheter där utrustningen inte kan repareras kommer vi ovillkorligen att ersätta den med en ny enhet eller tillhandahålla en ersättningsenhet under den tvååriga garantiperioden, eller vidta nödvändiga åtgärder för att återställa normal drift.

Vanliga frågor (FAQ)

F1: Vad skiljer plattkorrugerad packning från slumpmässig packning?

S: Till skillnad från slumpmässig packning som dumpas löst i kolonnen, består plattkorrugerad packning av perforerade metallplåtar präglade med kanalkorrugeringar och staplade i omväxlande lager i 45° eller 30° vinklar. Detta skapar kontinuerliga, organiserade flödesvägar som ger högre genomströmning, bättre produktrenhet och lägre energiförbrukning jämfört med det kaotiska arrangemanget med slumpmässig packning.

F2: Varför föredras plattkorrugerad packning framför trådvävspackning i vissa applikationer?

S: Även om båda är strukturerade packningar, erbjuder plattkorrugerade packningar överlägsen mekanisk styrka och antifouling-egenskaper. Trådvävspackning är ömtåligare och benägen att täppa till i smutsig service. När processen involverar partiklar, polymerisationstendenser eller kraftig nedsmutsning, ger plattkorrugerad packning en mer robust och underhållsvänlig lösning.

F3: Kan plåtkorrugerad förpackning ersätta befintliga brickor i en driftskolonn?

A: Ja. Många industritorn som ursprungligen var utrustade med brickor kan eftermonteras med plåtkorrugerad packning för att öka kapaciteten, förbättra separationseffektiviteten och minska tryckfallet. Den strukturerade designen ger vanligtvis högre genomströmning och lägre energiförbrukning utan att behöva ett nytt pelarskal.

F4: Vilka korrugeringsvinklar finns tillgängliga och hur påverkar de prestandan?

S: Arken staplas vanligtvis i 45° eller 30° vinklar. Ett 45°-arrangemang ger högre massöverföringseffektivitet, vilket gör den idealisk för separationer med hög renhet. Ett 30°-arrangemang erbjuder lägre tryckfall och högre kapacitet, bättre lämpad för vakuumdestillation och högkapacitetstillämpningar.

F5: Vilka material används för att tillverka plåtkorrugerade förpackningar?

S: Förpackningen är tillverkad av perforerade metallplåtar i olika material inklusive SS304, SS316L, kolstål och specialiserade legeringar som Hastelloy eller titan för mycket korrosiva miljöer. Materialvalet beror på processmedia, driftstemperatur och korrosionskrav.
