Mätinstrument för axiellt spel för lager

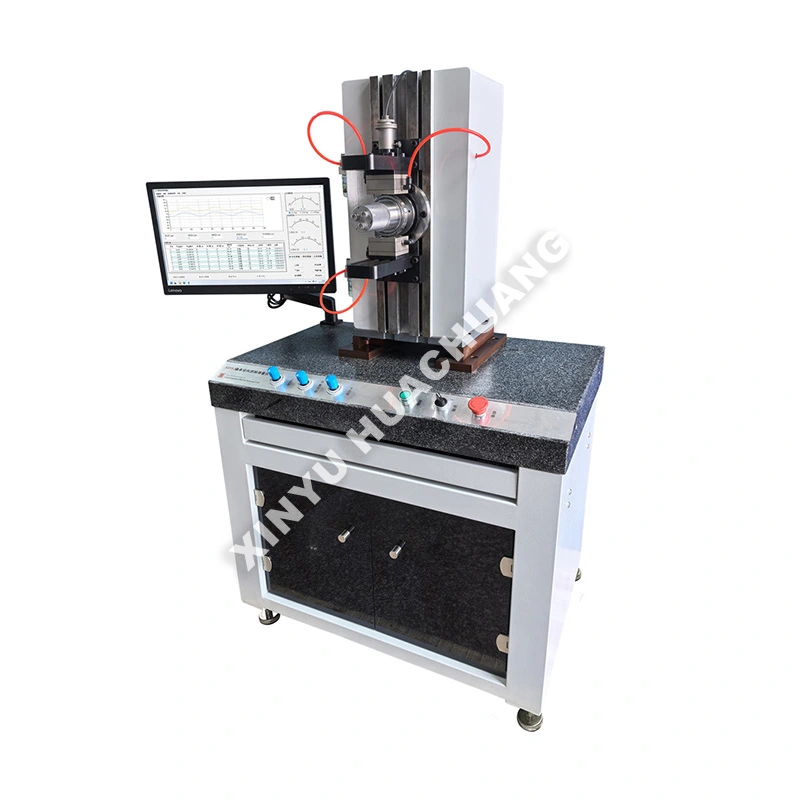

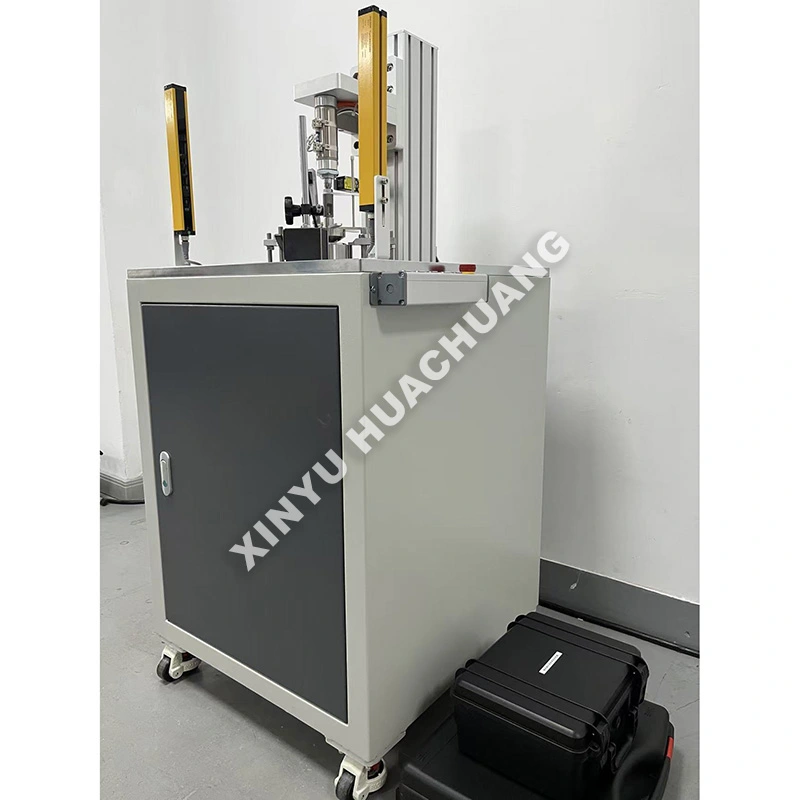

XINYU HUACHUANG Axial Clearance Measuring Instrument for Bearings är en mycket noggrann, halvautomatiserad testapparat speciellt konstruerad för att utvärdera det inre axiella spelet för rullningslager. Detta Axial Clearance Measuring Instrument For Bearings är utformat för att möta strikta internationella standarder och applicerar exakt standardiserade axiella mätlaster för att fånga mikroförskjutningar. Utrustad med intelligent PLC-automation och högkänsliga sensorer, säkerställer den säker, pålitlig drift samtidigt som den levererar mycket reproducerbara data för FoU, kvalitetskontroll och tillverkningscertifiering.

Arbetsprincip

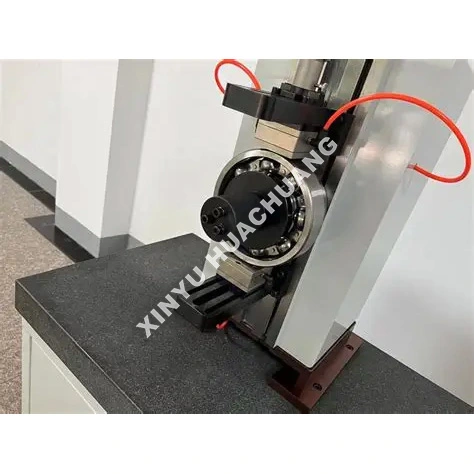

Axial Clearance Measuring Instrument for Bearings fungerar enligt en dynamisk, tomgångsmätningsprincip. Lagrets yttre ring är säkert fixerad och fastspänd, medan en exakt axiell mätbelastning appliceras på innerringen. Högkänsliga förskjutningssensorer fångar de rullande elementens axiella rörelser när de passerar genom lastzonen. Systemet använder differentialalgoritmer för att automatiskt eliminera geometriska fel och beräknar det verkliga axiella spelet utan att kräva deformationskompensation.

Vilka är de utmärkande fördelarna?

● Högprecisionsmätning: Innehåller förstklassiga induktiva sensorer med en statisk repeterbarhet på <1,5 μm och dynamisk repeterbarhet på <2,5 μm.

● Automatisk laddning: Pneumatisk eller motoriserad belastning säkerställer konsekventa, standardiserade mätkrafter, vilket eliminerar manuella driftsfel.

● Intelligent databearbetning: beräknar automatiskt genomsnittligt spelrum, identifierar rotationsstopp och genererar SPC/CPK-statistiska rapporter.

● Robust och säker konstruktion: byggd med en styv mekanisk ram och har automatisk kalibrering mot standardreferensdelar för att bibehålla långsiktig noggrannhet.

● Mångsidig kompatibilitet: Modulär fixtur möjliggör snabba byten för att testa olika lagertyper, från djupa spårkullager till koniska rullager.

Tekniska specifikationer

Var kan den användas?

● Lagertillverkning: 100 % inline eller offline kvalitetsinspektion för djupa spårkula, cylindriska rullager och koniska rullager.

● Automotive & Aerospace: Inkommande kvalitetskontroll (IQC) och monteringsverifiering för hjulnav, växellådor och turbinmotorer.

● Precisionsmaskineri: spelningsmatchning och parningsval för högprecisionsmaskinspindlar och robotik.

● Underhåll och MRO: Konditionsbedömning och spelutvärdering av lager under utrustningsöversyn.

Försiktighetsåtgärder vid användning

● Provförberedelse: Rengör alltid lagret noggrant för att ta bort rostskyddsmedel eller fett som kan påverka mikromätningen.

● Termisk jämvikt: Låt både instrumentet och lagret acklimatisera sig till rumstemperaturen (20±5℃) innan du testar.

● Korrekt inriktning: Se till att lagret sitter helt plant på fixturen för att förhindra felaktiga avläsningar orsakade av den yttre ringens lutning.

● Kalibrering: Kör autokalibreringsrutinen med standardreferenslager i början av varje skift.

Underhållsguide

● Dagligen: Torka av mätarmaturerna och sensorpennan med en ren, luddfri trasa. Kontrollera det pneumatiska lufttrycket (om tillämpligt) och töm ut fukt från filtret.

● Veckovis/månadsvis: Inspektera den roterande spindeln och lastspakarna för smidig funktion. Applicera en droppe lätt maskinolja på mekaniska vridpunkter enligt rekommendationen.

● Kvartalsvis: Utför en fullständig systemkalibrering med certifierade standardavståndsblock för att verifiera linjäritet och förstärkningsnoggrannhet.

● Miljökontroll: Håll instrumentet borta från tunga vibrerande maskiner, starka magnetfält och direkt solljus för att bibehålla mätstabiliteten.

Stöd som håller dig trygg

På XINYU HUACHUANG är vi fast beslutna att tillhandahålla omfattande och pålitlig efterförsäljningssupport för att säkerställa kontinuerlig och effektiv drift av din utrustning. Vårt dedikerade serviceteam är alltid redo att hjälpa dig.

Omfattande garantitäckning

Vi erbjuder stolt två års garanti på vår utrustning. Under denna period tillhandahåller vi kostnadsfria underhålls- och reparationstjänster för alla kvalitetsrelaterade problem, exklusive de som orsakas av felaktig användning, obehöriga ändringar eller force majeure. För utrustning utöver den tvååriga garantiperioden fortsätter vi att erbjuda livslånga underhållstjänster, som endast tar ut kostnaden för reservdelar och arbete.

Snabbresponsmekanism

Vi erbjuder 7×24 timmar professionell teknisk telefonsupport. När vi får ett felmeddelande kommer vårt tekniska team att svara inom 24 timmar och tillhandahålla en hållbar lösning. Om service på plats krävs kommer våra professionella ingenjörer att anlända till din anläggning inom en vecka. Under särskilda omständigheter där utrustningen inte kan repareras kommer vi ovillkorligen att ersätta den med en ny enhet eller tillhandahålla en ersättningsenhet under den tvååriga garantiperioden, eller vidta nödvändiga åtgärder för att återställa normal drift.

Vanliga frågor (FAQ)

F1: Vad är axiellt spel, och hur skiljer det sig från radiellt spel?

A: Axialt spel är det totala avståndet som lagrets inre ring kan röra sig axiellt (längs axelns axel) i förhållande till den yttre ringen när ingen extern belastning appliceras. Medan radiellt spel mäter rörelse vinkelrätt mot axeln, mäter axiellt spel rörelse parallellt med axeln. Båda spelrum påverkar lagerprestanda, men axiellt spel är särskilt kritiskt för tryckbelastade applikationer som växellådor och vertikala pumpar.

F2: Hur säkerställer instrumentets dynamiska mätprincip noggrannhet?

S: Den yttre ringen är säkert fixerad och fastklämd medan en exakt axiell mätbelastning appliceras på den inre ringen. Högkänsliga förskjutningssensorer fångar de rullande elementens axiella rörelser när de passerar genom lastzonen. Systemet använder differentiella algoritmer för att automatiskt eliminera geometriska fel – som t.ex. ansiktsutbrott och bursvängningar – för att beräkna det verkliga axiella spelet utan att kräva deformationskompensation.

F3: Varför är axiellt spel särskilt viktigt för vinkelkontakt och koniska rullager?

S: Vinkelkontakt och koniska rullager är utformade för att bära kombinerade radiella och axiella belastningar. Deras axiella spel bestämmer direkt kontaktvinkeln mellan rullande element och löpbanor, vilket i sin tur styr lastfördelning, styvhet och värmeutveckling. Felaktigt axiellt spel i dessa lagertyper leder till ojämn lastfördelning, för tidig spjälkning och katastrofala fel.

F4: Kan detta instrument användas tillsammans med instrumentet för mätning av radiellt spel för en fullständig lagerinspektion?

A: Ja. Tillsammans ger de radiella och axiella spelningsinstrumenten en omfattande spelningsprofil för lagret. Många lagerspecifikationer kräver att båda värdena verifieras. Att använda båda instrumenten i sekvens på samma lager ger en fullständig bild av den inre geometrin och bekräftar att lagret uppfyller alla spelkrav.

F5: Hur stöder instrumentet inkommande inspektion och felanalys?

S: För inkommande inspektion verifierar instrumentet att nya lager uppfyller den specificerade axialspelningsgruppen före installationen, vilket förhindrar kostsam omarbete av monteringen. För felanalys hjälper mätning av det axiella spelet för returnerade eller fältfelade lager att avgöra om felaktigt spel var en bidragande faktor, vilket stöder undersökning av rotorsaker och korrigerande åtgärder.
