Mätinstrument för radiellt spel för lager

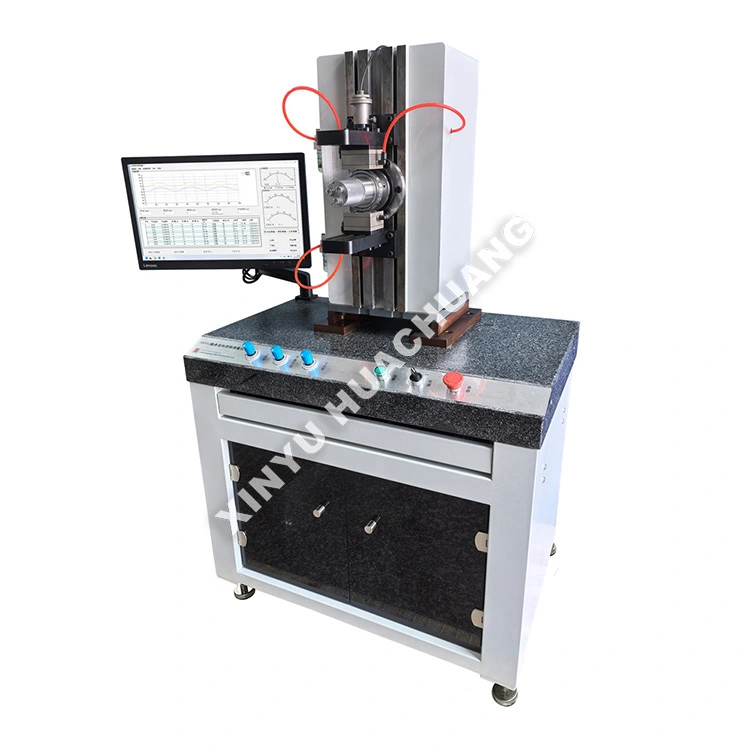

XINYU HUACHUANG Bearing Radial Clearance Measuring Instrument är en mycket noggrann, halvautomatiserad testapparat speciellt konstruerad för att utvärdera den interna radiella spelningen av rullningslager. Designat för att möta strikta internationella standarder, detta mätinstrument för radiell släppning av lager tillämpar exakt standardiserade mätbelastningar för att fånga mikroförskjutningar. Utrustad med intelligent PLC-automation och högkänsliga sensorer, säkerställer den säker, pålitlig drift samtidigt som den levererar mycket reproducerbara data för FoU, kvalitetskontroll och tillverkningscertifiering.

Arbetsprincip

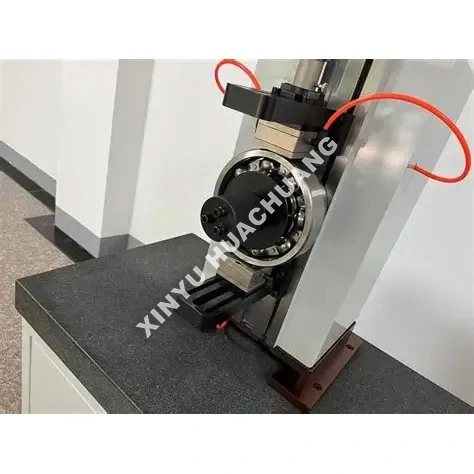

Bearing Radial Clearance Measuring Instrument arbetar på en dynamisk, tomgångsmätningsprincip. Lagrets inre ring är fixerad och roterad av en synkronmotor, medan en exakt mätbelastning appliceras på den yttre ringen. Högkänsliga förskjutningssensorer fångar de rullande elementens radiella rörelser när de passerar genom lastzonen. Systemet använder differentialalgoritmer för att automatiskt eliminera geometriska fel och beräknar det verkliga radiella spelet utan att kräva deformationskompensation.

Vilka är de utmärkande fördelarna?

● Högprecisionsmätning: Innehåller förstklassiga induktiva sensorer med en statisk repeterbarhet på <1,5 μm och dynamisk repeterbarhet på <2,5 μm.

● Automatisk laddning: Pneumatisk eller motoriserad belastning säkerställer konsekventa, standardiserade mätkrafter, vilket eliminerar manuella driftsfel.

● Intelligent databearbetning: beräknar automatiskt genomsnittligt spelrum, identifierar rotationsstopp och genererar SPC/CPK-statistiska rapporter.

● Robust och säker konstruktion: byggd med en styv mekanisk ram och har automatisk kalibrering mot standardreferensdelar för att bibehålla långsiktig noggrannhet.

● Mångsidig kompatibilitet: Modulär fixtur möjliggör snabba byten för att testa olika lagertyper, från djupa spårkullager till koniska rullager.

Tekniska specifikationer

Var är det tillämpligt?

● Lagertillverkning: 100 % inline eller offline kvalitetsinspektion för djupa spårkula, cylindriska rullager och koniska rullager.

● Automotive & Aerospace: Inkommande kvalitetskontroll (IQC) och monteringsverifiering för hjulnav, växellådor och turbinmotorer.

● Precisionsmaskineri: spelningsmatchning och parningsval för högprecisionsmaskinspindlar och robotik.

● Underhåll och MRO: Konditionsbedömning och spelutvärdering av lager under utrustningsöversyn.

Försiktighetsåtgärder vid användning

● Provförberedelse: Rengör alltid lagret noggrant för att ta bort rostskyddsmedel eller fett som kan påverka mikromätningen.

● Termisk jämvikt: Låt både instrumentet och lagret acklimatisera sig till rumstemperaturen (20±5℃) innan du testar.

● Korrekt inriktning: Se till att lagret sitter helt plant på fixturen för att förhindra felaktiga avläsningar orsakade av den yttre ringens lutning.

● Kalibrering: Kör autokalibreringsrutinen med standardreferenslager i början av varje skift.

Underhållsguide

● Dagligen: Torka av mätarmaturerna och sensorpennan med en ren, luddfri trasa. Kontrollera det pneumatiska lufttrycket (om tillämpligt) och töm ut fukt från filtret.

● Veckovis/månadsvis: Inspektera den roterande spindeln och lastspakarna för smidig funktion. Applicera en droppe lätt maskinolja på mekaniska vridpunkter enligt rekommendationen.

● Kvartalsvis: Utför en fullständig systemkalibrering med certifierade standardavståndsblock för att verifiera linjäritet och förstärkningsnoggrannhet.

● Miljökontroll: Håll instrumentet borta från tunga vibrerande maskiner, starka magnetfält och direkt solljus för att bibehålla mätstabiliteten.

Information om skydd efter köp

På XINYU HUACHUANG är vi fast beslutna att tillhandahålla omfattande och pålitlig efterförsäljningssupport för att säkerställa kontinuerlig och effektiv drift av din utrustning. Vårt dedikerade serviceteam är alltid redo att hjälpa dig.

Omfattande garantitäckning

Vi erbjuder stolt två års garanti på vår utrustning. Under denna period tillhandahåller vi kostnadsfria underhålls- och reparationstjänster för alla kvalitetsrelaterade problem, exklusive de som orsakas av felaktig användning, obehöriga ändringar eller force majeure. För utrustning utöver den tvååriga garantiperioden fortsätter vi att erbjuda livslånga underhållstjänster, som endast tar ut kostnaden för reservdelar och arbete.

Snabbresponsmekanism

Vi erbjuder 7×24 timmar professionell teknisk telefonsupport. När vi får ett felmeddelande kommer vårt tekniska team att svara inom 24 timmar och tillhandahålla en hållbar lösning. Om service på plats krävs kommer våra professionella ingenjörer att anlända till din anläggning inom en vecka. Under särskilda omständigheter där utrustningen inte kan repareras kommer vi ovillkorligen att ersätta den med en ny enhet eller tillhandahålla en ersättningsenhet under den tvååriga garantiperioden, eller vidta nödvändiga åtgärder för att återställa normal drift.

Vanliga frågor (FAQ)

F1: Vad är radiellt spel, och varför spelar det roll för lagerprestanda?

S: Radiellt spel är det totala avståndet som lagrets inre ring kan röra sig radiellt i förhållande till den yttre ringen när ingen extern belastning appliceras. Korrekt radiellt spel är avgörande eftersom för lite spel orsakar överdriven friktion, överhettning och för tidigt fel, medan för mycket spel leder till vibrationer, buller och minskad lastkapacitet.

F2: Hur fungerar den dynamiska tomgångsmätningsprincipen?

S: Instrumentet fixerar lagrets inre ring och roterar den via en synkronmotor samtidigt som den applicerar en exakt mätbelastning på den yttre ringen. Högkänsliga förskjutningssensorer fångar de rullande elementens radiella rörelser när de passerar genom lastzonen. Differentiella algoritmer eliminerar sedan automatiskt geometriska fel som orundhet, vilket ger det verkliga radiella spelvärdet.

F3: Varför använder instrumentet differentialalgoritmer istället för direkt mätning?

S: Lager har inneboende geometriska ofullkomligheter – lätt ovalitet, ytvågighet och dimensionella variationer i rullande element – ​​som kan förvränga enkla punktmätningar. Differentialalgoritmen fångar flera datapunkter runt hela rotationen och separerar matematiskt dessa geometriska fel från det faktiska spelet, vilket säkerställer mätnoggrannhet utan att kräva deformationskompensation.

F4: Vilka lagertyper och storlekar kan detta instrument mäta?

S: Instrumentet har djupa spårkullager, vinkelkontaktlager, cylindriska rullager och koniska rullager över ett brett storleksintervall. Adaptrar och fixturer kan konfigureras för att matcha specifika lagerhålsdiametrar och ytterdiametrar, vilket gör den lämplig för både produktionslinjekvalitetskontroller och laboratorieinspektioner.

F5: Hur stöder detta instrument lagerkvalitetskontroll vid tillverkning?

S: Genom att tillhandahålla snabba, exakta och repeterbara radiella spelmätningar, möjliggör instrumentet 100 % inspektion av produktionssatser eller statistisk provtagning enligt ISO 5753 och ABMA-standarder. Detta säkerställer att varje lager som levereras uppfyller den specificerade frigångsgruppen, vilket minskar garantianspråk och fältfel som orsakas av felaktigt spel.
