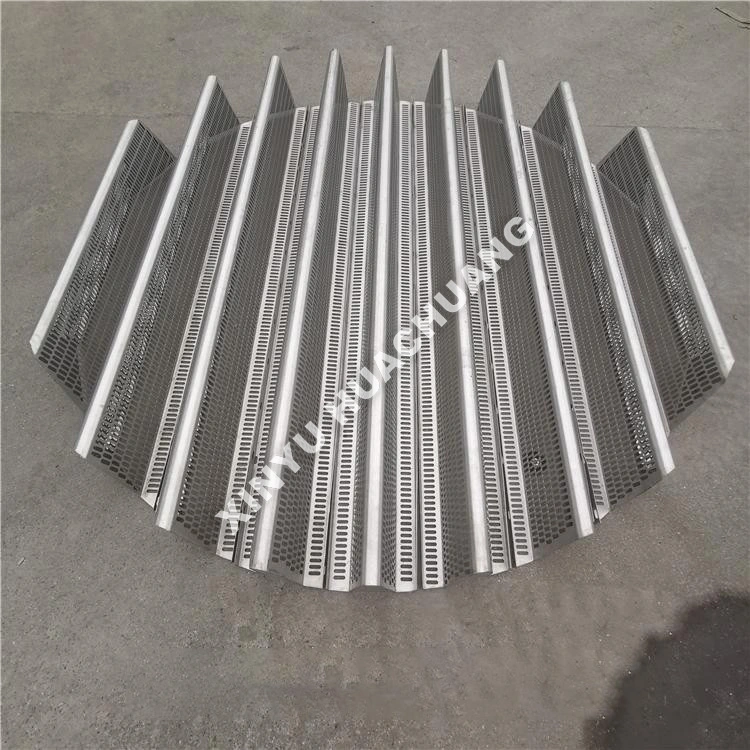

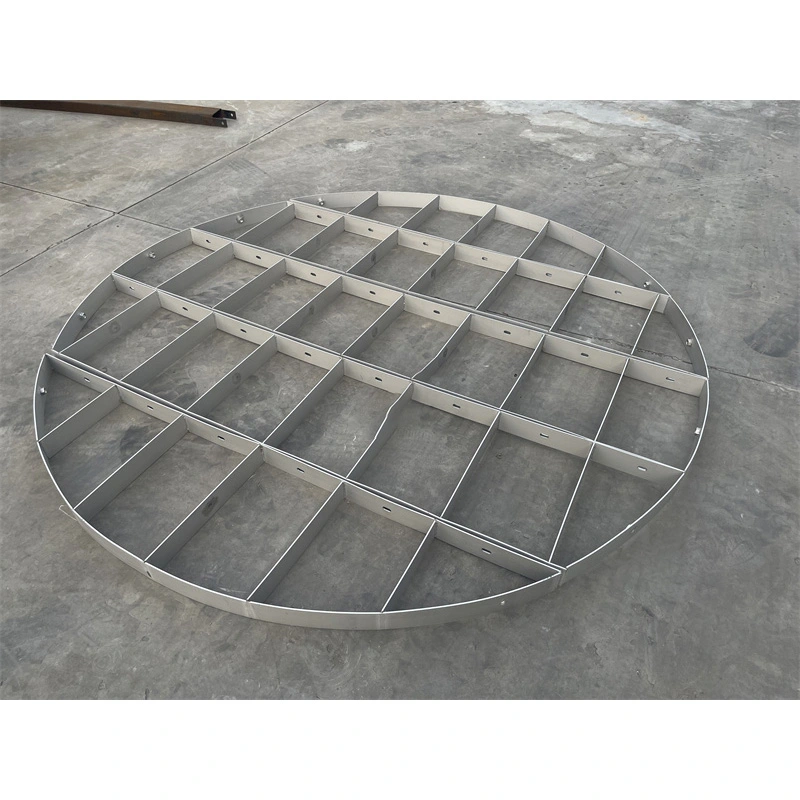

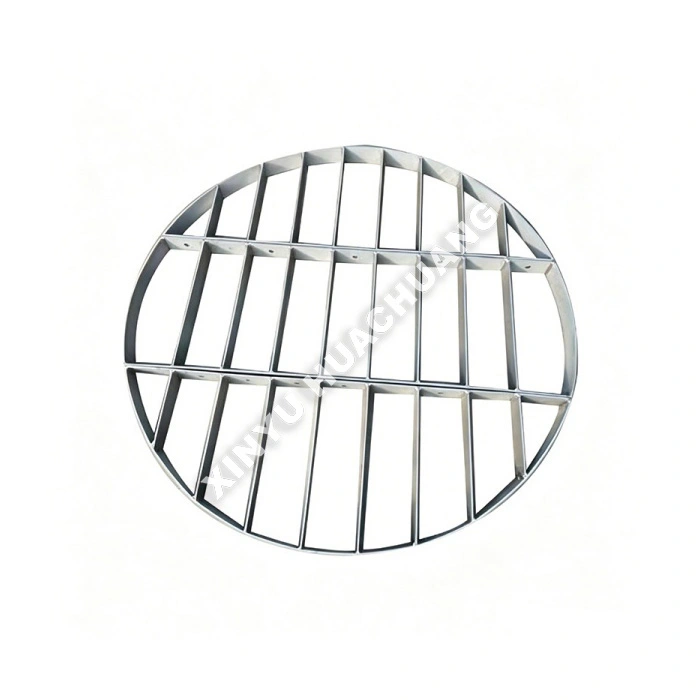

Destillation Tower Packing Support Grid

XINYU HUACHUANG-destillationstornets packningsnät är en kritisk strukturell komponent speciellt framtagen för packade torn i laboratorie- och pilotskala. Designad för att bära vikten av strukturerad eller slumpmässig packning samtidigt som den öppna ytan maximeras, säkerställer detta destillationstorns packningsstöd galler obehindrat ång-vätskeflöde och förhindrar kolonnöversvämning. Dess robusta men öppna design gör den till den idealiska grunden för att uppnå hög separationseffektivitet i FoU- och pilottestmiljöer.

Arbetsprincip

Destillationstornets packningsstödgallret fungerar genom att tillhandahålla en stel, horisontell plattform i botten av packningsbädden. Den är konstruerad med vertikala eller horisontella stänger arrangerade för att skapa en hög fri tvärsnittsarea. Denna öppna geometri tillåter stigande ånga och sjunkande vätska att passera igenom med minimalt tryckfall, samtidigt som packningspartiklarna förhindras från att falla ner i den nedre delen. Den släta ytan på gallret hjälper också till att förhindra partikelansamling och nedsmutsning vid basen av kolonnen.

Var lyser det?

● Högt öppet område och lågt tryckfall: Maximerar den fria tvärsnittsarean för att säkerställa ett jämnt ång-vätskeflöde, vilket förhindrar flaskhalsar i kolonner med liten diameter.

● Hög mekanisk hållfasthet: Konstruerad för att på ett tillförlitligt sätt stödja packningsbäddens vikt och motstå driftstrycksfluktuationer utan deformation.

● Antifouling-design: Släta ytor och optimerat mellanrum mellan stängerna förhindrar att fasta partiklar, polymerer eller partiklar samlas och täpper till stödet.

● Precision Fit: Specialbearbetad för att perfekt matcha innerdiametern på laboratorie- och pilotglas- eller metallpelare, vilket säkerställer att ingen vätska passerar förbi.

● Mångsidiga material: Tillgängligt i SS304/316L, Hastelloy, PTFE och glas för att matcha den kemiska kompatibiliteten för din specifika process.

Tekniska specifikationer

Var är det tillämpligt?

● Akademiska och FoU-laboratorier: Fundamentala kinetiska studier, visualisering av separationsprocesser och katalysatortestning.

● Anläggningar i pilotskala: Överbryggar klyftan mellan FoU på bänkar och industriell uppskalning för finkemikalier och läkemedel.

● Eteriska oljor och naturliga extrakt: skonsam, hög renhet av värmekänsliga terpener och dofter.

● Speciallösningsmedel: Kontinuerlig återvinning och ultrahög rening av högvärdiga organiska lösningsmedel.

● Mat och dryck: Koncentration av naturliga smaker och extraktion av bioaktiva föreningar.

Försiktighetsåtgärder vid användning

● Exakt utjämning: Se till att stödgallret är installerat perfekt horisontellt. Ett ojämnt galler kan orsaka vätskeansamling på ena sidan, vilket leder till allvarlig felfördelning och minskad separationseffektivitet.

● Kompatibilitet med förpackningsstorlek: Verifiera att mellanrummet mellan destillationstornets packningsstöd är mindre än minimimåttet på din packning för att förhindra att partiklar faller igenom.

● Säker fixering: I kolumner med liten diameter, se till att gallret är ordentligt fastklämt eller svetsat för att förhindra att det förskjuts eller lyfts under högt ångflöde eller vakuumoperationer.

● Förrengöring: Rengör alltid gallret noggrant innan du laddar packning för att ta bort eventuella bearbetningsoljor, metallspån eller skräp som kan förorena din process.

Service och support efter försäljning

På XINYU HUACHUANG är vi fast beslutna att tillhandahålla omfattande och pålitlig efterförsäljningssupport för att säkerställa kontinuerlig och effektiv drift av din utrustning. Vårt dedikerade serviceteam är alltid redo att hjälpa dig.

Omfattande garantitäckning

Vi erbjuder stolt två års garanti på vår utrustning. Under denna period tillhandahåller vi kostnadsfria underhålls- och reparationstjänster för alla kvalitetsrelaterade problem, exklusive de som orsakas av felaktig användning, obehöriga ändringar eller force majeure. För utrustning utöver den tvååriga garantiperioden fortsätter vi att erbjuda livslånga underhållstjänster, som endast tar ut kostnaden för reservdelar och arbete.

Snabbresponsmekanism

Vi erbjuder 7×24 timmar professionell teknisk telefonsupport. När vi får ett felmeddelande kommer vårt tekniska team att svara inom 24 timmar och tillhandahålla en hållbar lösning. Om service på plats krävs kommer våra professionella ingenjörer att anlända till din anläggning inom en vecka. Under särskilda omständigheter där utrustningen inte kan repareras kommer vi ovillkorligen att ersätta den med en ny enhet eller tillhandahålla en ersättningsenhet under den tvååriga garantiperioden, eller vidta nödvändiga åtgärder för att återställa normal drift.

Vanliga frågor (FAQ)

F1: Vad är huvudsyftet med ett packningsstödgaller i en destillationskolonn?

S: Stödgallret ger en stel, horisontell plattform i botten av packningsbädden för att hålla alla packningselement eller strukturerade packningsmoduler säkert på plats. Utan den skulle packningen kollapsa in i den nedre delen av kolonnen, blockera ångflödet och fullständigt förstöra separationsprestanda.

F2: Hur minimerar rutnätsdesignen dess inverkan på kolumnprestanda?

S: Gallret är konstruerat med vertikala eller horisontella stänger arrangerade för att skapa en stor fri tvärsnittsarea, ofta över 90 %. Denna öppna geometri tillåter stigande ånga och sjunkande vätska att passera med minimalt tryckfall, vilket säkerställer att själva gallret inte blir en flaskhals i massöverföringsprocessen.

F3: Varför är antifouling-design viktig för ett stödnät?

S: Stödgallret sitter vid den lägsta punkten av packningsbädden, där partiklar, polymeravlagringar och kristalliserade salter naturligt ackumuleras. En slät yta och öppen geometri förhindrar materialansamling vid basen av kolonnen, vilket minskar frekvensen av avstängningar för rengöring och bibehåller konsekvent tryckfall under hela kampanjen.

F4: Hur är stödgallret dimensionerat i förhållande till packningen ovanför den?

S: Gallrets öppningsstorlek är noggrant anpassad till packningsdimensionerna för att förhindra att packningselement faller igenom. För slumpmässig packning är galleröppningarna betydligt mindre än det minsta packningselementet. För strukturerad packning är gallret utformat för att matcha modulens fotavtryck och ge ett jämnt stöd över hela sängen.

F5: Vilka byggmaterial finns tillgängliga för stödgaller?

S: Stödgaller finns i SS304/316L för standardapplikationer, Hastelloy och titan för korrosiva miljöer och kolstål med skyddande beläggningar för kostnadskänsliga installationer. Materialet är valt för att matcha pelarskalets material och processförhållanden, vilket säkerställer galvanisk kompatibilitet och lång livslängd.
