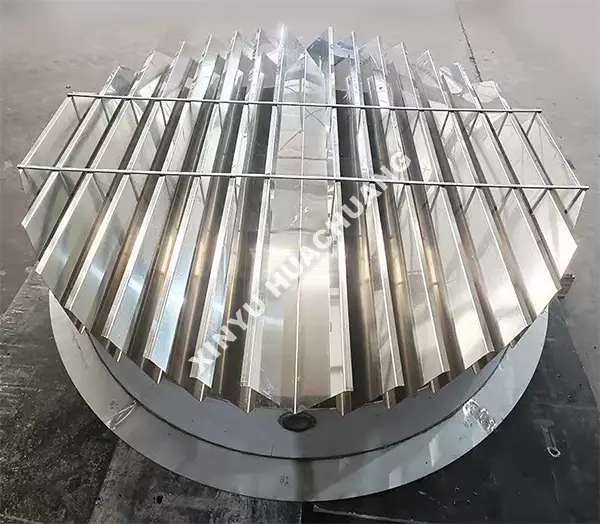

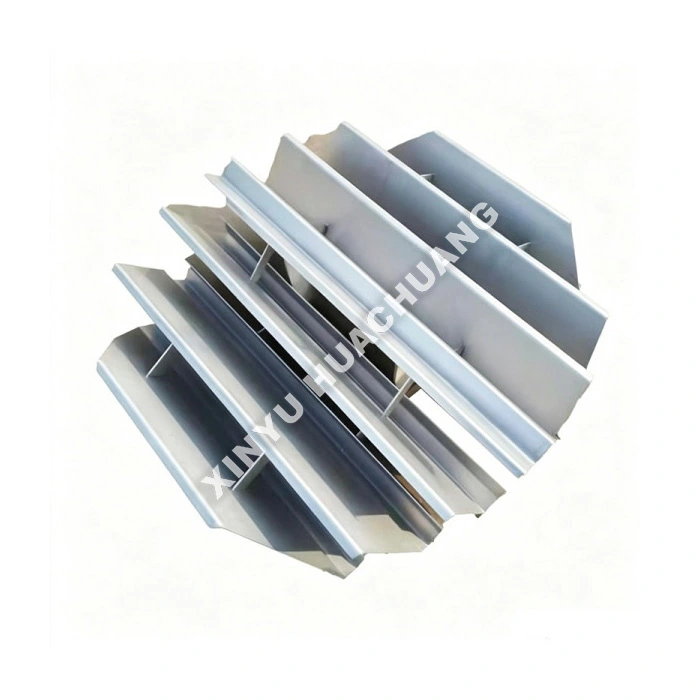

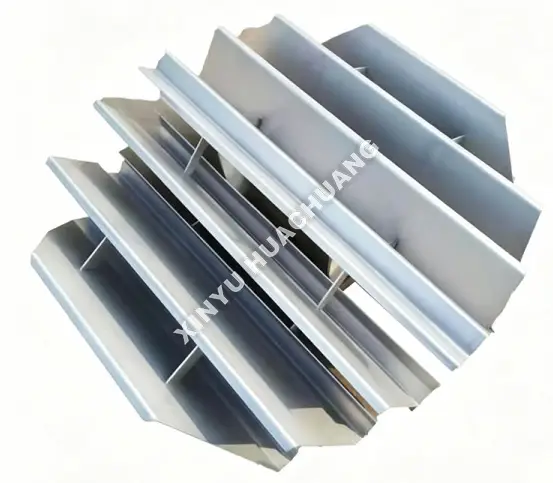

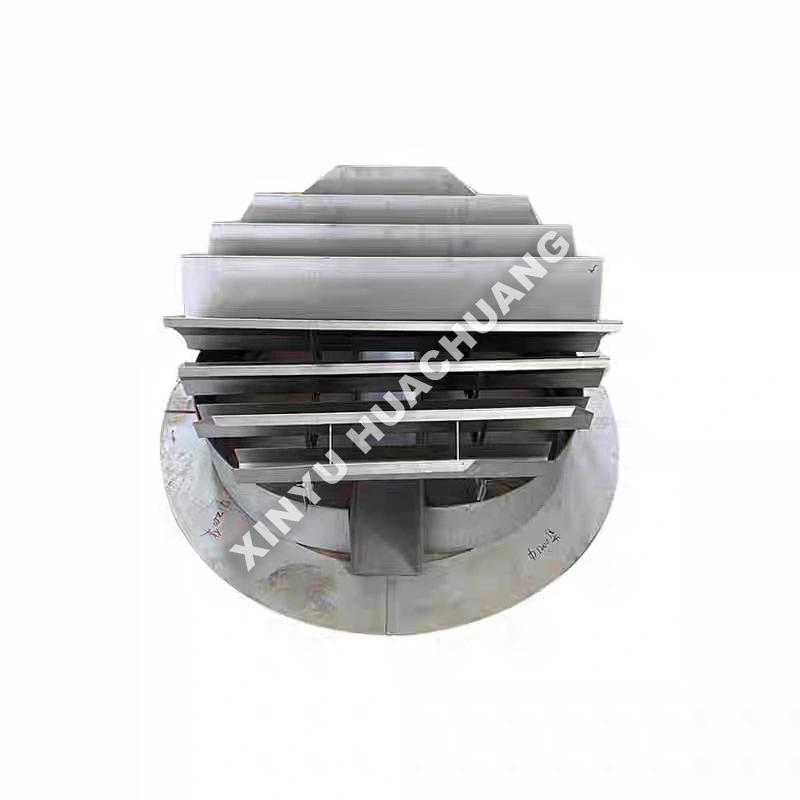

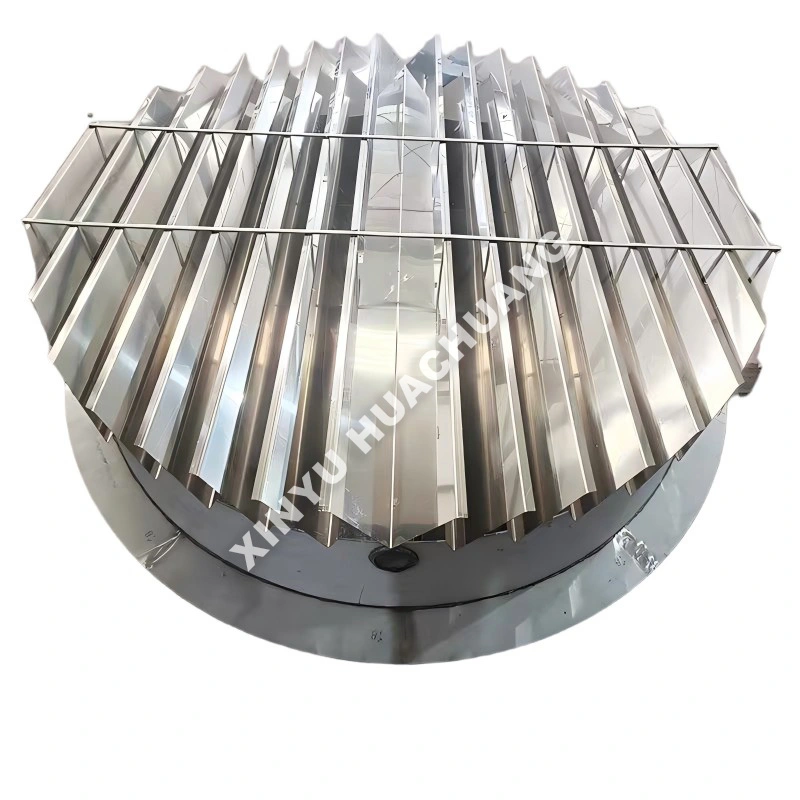

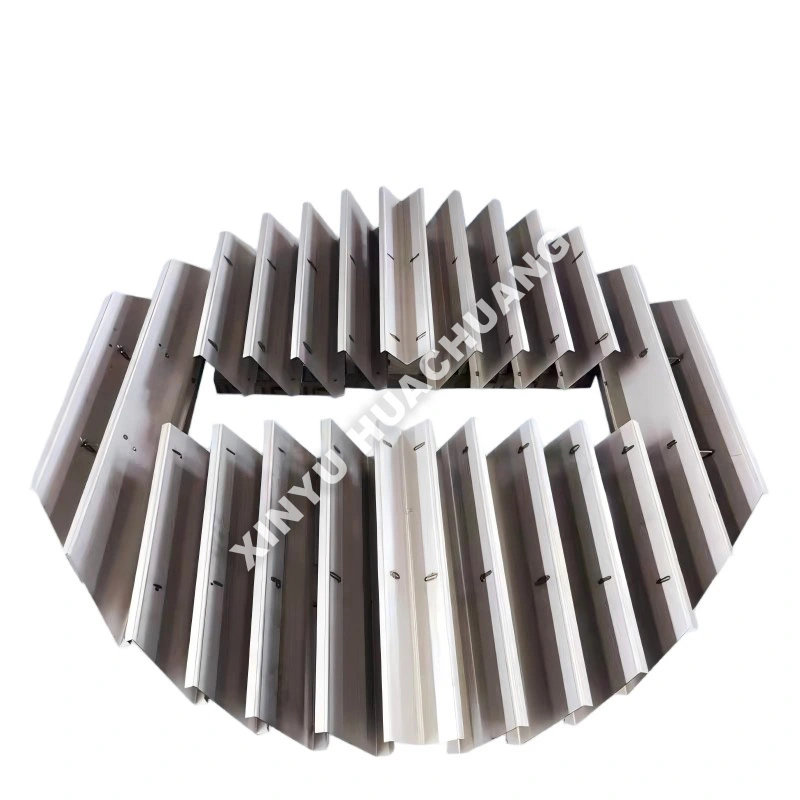

Vätskeuppsamlarfack

XINYU HUACHUANG vätskeuppsamlarbricka är en kritisk inre komponent i tornet speciellt framtagen för att fånga upp, samla upp och omfördela vätska i packade kolonner med liten diameter. Denna vätskeuppsamlarbricka är utformad för att förhindra väggflöde och bibehålla separationseffektiviteten, och säkerställer enhetlig ång-vätskekontakt över hela förpackningsbädden. Dess kompakta, robusta design gör den idealisk för laboratorietorn, pilotskalatorn och processer som kräver mellanmatning eller sidodragning.

Vad är en vätskeuppsamlarfack?

En vätskeuppsamlarbricka är en horisontell panna installerad mellan packningssektioner i destillations-, absorptions- eller strippningskolonner. Den fångar upp vätska som rinner ner i packningen och omfördelar den jämnt till bädden nedanför. Denna vätskeuppsamlarbricka är avgörande för att bibehålla kolonneffektiviteten i höga pilottorn där vätskefelfördelning kan allvarligt påverka prestandan. Den fungerar också som en plattform för mellanliggande foderinjektion, sidodragning eller temperaturövervakningspunkter.

Varför denna?

● Överlägsen vätskeuppsamling: Optimerad panngeometri med tillräckligt djup säkerställer fullständig vätskeupptagning även vid höga ånghastigheter.

● Anti-Wall-Flow Design: Perifera tätningsringar och bafflar förhindrar vätska från att passera förbi packningen och rinna ner genom kolonnens väggar.

● High Vapor Passage Area: Open riser-design minimerar tryckfallet samtidigt som det tillåter obegränsat ångflöde genom kollektorn.

● Robust konstruktion: byggd med premium SS304/316L eller specialiserade legeringar för att motstå termisk stress och korrosiva miljöer.

● Modulär installation: Precisionstillverkade sektioner säkerställer snabb montering och perfekt utjämning inuti tornet.

Tekniska specifikationer

Urvalsfärdplan

● Definiera vätske- och ångbelastningar: Beräkna noggrant den förväntade vätskeflödeshastigheten och ånghastigheten. Detta bestämmer det erforderliga panndjupet, stigarstorleken och ångpassageområdet för vätskeuppsamlaren.

● Bedöm tornets diameter: Se till att brickan är exakt dimensionerad för din specifika labb- eller pilotkolonndiameter för att förhindra läckage.

● Materialkompatibilitet: Välj lämplig metallurgi baserat på processtemperatur och kemisk aggressivitet. Standard SS316L täcker de flesta applikationer; starkt korrosiva miljöer kräver Hastelloy.

● Funktionskrav: Fastställ om facket behöver ytterligare funktioner som sidodragmunstycken, mellanliggande matningspunkter eller omfördelningsmöjligheter.

Kvalitetsinspektionsprocess

● Materialverifiering: Strikt inspektion av inkommande metallplåtar och svetsmaterial för att säkerställa metallurgisk överensstämmelse.

● Dimensionsnoggrannhet: Precisionsmätning av panndjup, stigardiameter och övergripande planhet för att garantera korrekt passform och vätskeuppsamling.

● Svetskvalitet: Omfattande visuell och NDT (icke-förstörande testning) inspektion av alla svetsar för att säkerställa läckagesäkra prestanda.

● Ytbehandling: Verifiering av passiverings- eller beläggningskvalitet för att säkerställa korrosionsbeständighet i tuffa driftsmiljöer.

● Fit-Up-test: Verifiering av modulära sektioner före montering för att bekräfta korrekt inriktning och tätning före leverans.

Service och support efter försäljning

På XINYU HUACHUANG är vi fast beslutna att tillhandahålla omfattande och pålitlig efterförsäljningssupport för att säkerställa kontinuerlig och effektiv drift av din utrustning. Vårt dedikerade serviceteam är alltid redo att hjälpa dig.

Omfattande garantitäckning

Vi erbjuder stolt två års garanti på vår utrustning. Under denna period tillhandahåller vi kostnadsfria underhålls- och reparationstjänster för alla kvalitetsrelaterade problem, exklusive de som orsakas av felaktig användning, obehöriga ändringar eller force majeure. För utrustning utöver den tvååriga garantiperioden fortsätter vi att erbjuda livslånga underhållstjänster, som endast tar ut kostnaden för reservdelar och arbete.

Snabbresponsmekanism

Vi erbjuder 7×24 timmar professionell teknisk telefonsupport. När vi får ett felmeddelande kommer vårt tekniska team att svara inom 24 timmar och tillhandahålla en hållbar lösning. Om service på plats krävs kommer våra professionella ingenjörer att anlända till din anläggning inom en vecka. Under särskilda omständigheter där utrustningen inte kan repareras kommer vi ovillkorligen att ersätta den med en ny enhet eller tillhandahålla en ersättningsenhet under den tvååriga garantiperioden, eller vidta nödvändiga åtgärder för att återställa normal drift.

Vanliga frågor (FAQ)

F1: Vilken är den primära funktionen för en vätskeuppsamlingsbricka i en packad kolonn?

S: En vätskeuppsamlingsbricka fångar upp vätska som rinner ner från packningssektionen ovan och omfördelar den jämnt till packningsbädden nedanför. Utan denna bricka ackumuleras vätskefelfördelning över flera förpackningssektioner, vilket successivt försämrar separationseffektiviteten. Uppsamlingsbrickan "återställer" väsentligen vätskefördelningen vid varje packningsgräns.

F2: Varför är en vätskeuppsamlarbricka nödvändig i höga pilottorn?

S: I höga torn med flera packningssektioner tenderar vätska att driva mot pelarväggen när den sjunker, vilket skapar en alltmer allvarlig felfördelning för varje efterföljande sektion. Utan uppsamlingstråg mellan sektionerna kan denna kumulativa effekt göra de nedre packningssektionerna nästan ineffektiva, vilket slösar på dyr katalysator eller packningsmaterial.

F3: Förutom omfördelning, vilka andra funktioner har uppsamlingsfacket?

S: Uppsamlingsbrickan fungerar också som en plattform för mellanliggande foderinjektion, sidodragning av mellanprodukter och installation av temperaturövervakningspunkter. Dessa ytterligare funktioner gör det till ett mångsidigt processhanteringsverktyg, inte bara en vätskeomfördelningsenhet.

F4: Hur är uppsamlingsfacket utformat för att minimera tryckfallet?

S: Brickan är utformad med en stor fri tvärsnittsarea – ofta över 85 % – för att tillåta stigande ånga att passera igenom med minimalt motstånd. Vätskeuppsamlingszonerna är strategiskt placerade för att fånga upp sjunkande vätska utan att hindra ångflödesvägen, vilket bibehåller fördelarna med lågt tryckfall med packad kolonndrift.

F5: Vilka material används vanligtvis för vätskeuppsamlingsbrickor?

S: Uppsamlingsbrickor är vanligtvis tillverkade av SS304/316L för standardapplikationer, Hastelloy eller titan för mycket korrosiva miljöer och PTFE-fodrat stål för fluorkemiapplikationer. Materialvalet matchar processmedia och driftsförhållanden för att säkerställa lång livslängd.
